Подробная информация о продукции
Место происхождения: Китай
Фирменное наименование: Metalwork
Сертификация: CE, ISO, CCC
Номер модели: VS1-12KV
Условия оплаты и доставки
Количество мин заказа: 1 набор
Цена: negotiable
Упаковывая детали: Пакет Plywooden
Время доставки: 20 дней
Условия оплаты: L/C, T/T
Поставка способности: 100 наборов в месяц
Модель: |
VS1 (ZN63A) - 12KV |
Разрывная мощность: |
20, 25, 31,5, 40KA |
Расклассифицированное напряжение тока: |
12KV |
Расклассифицированное течение: |
630A, 1250A, 1600A, 2500A, 3150A, 4000A |
Механическая жизнь: |
10000 раз |
Напряжение тока мотора: |
DC/AC 110V 220V |
Тип: |
Вакуум |
Гарантия: |
1 год |
Модель: |
VS1 (ZN63A) - 12KV |
Разрывная мощность: |
20, 25, 31,5, 40KA |
Расклассифицированное напряжение тока: |
12KV |
Расклассифицированное течение: |
630A, 1250A, 1600A, 2500A, 3150A, 4000A |
Механическая жизнь: |
10000 раз |
Напряжение тока мотора: |
DC/AC 110V 220V |
Тип: |
Вакуум |
Гарантия: |
1 год |

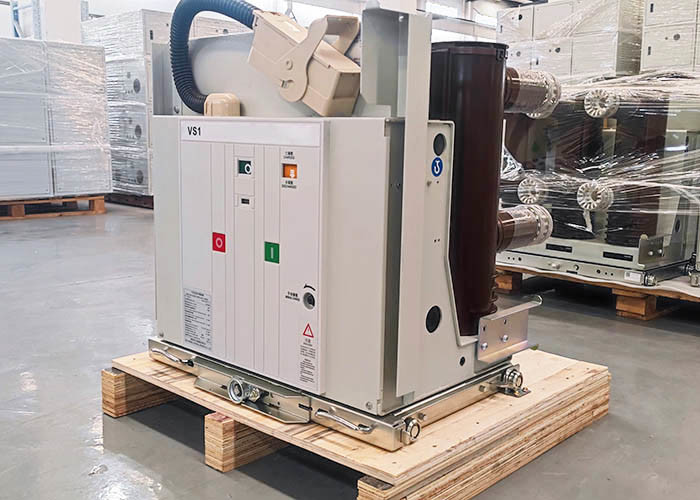

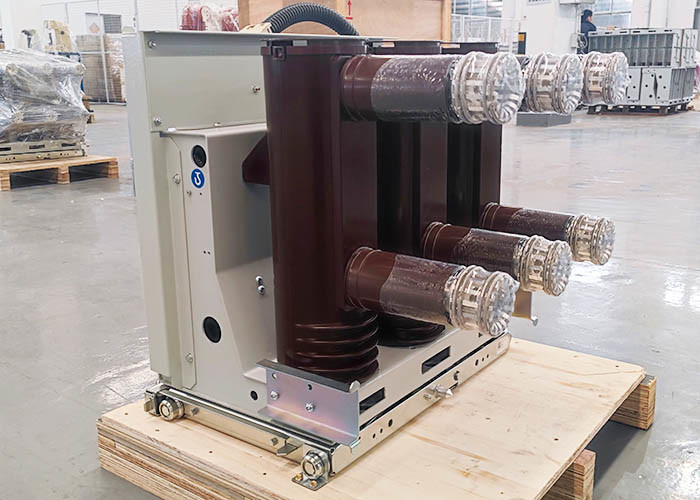

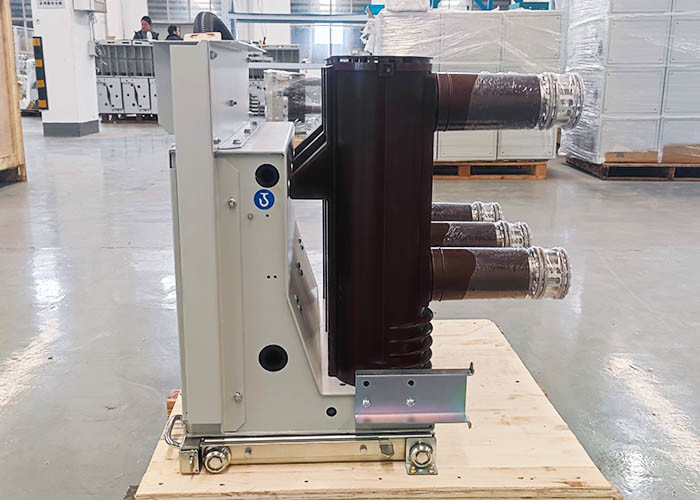

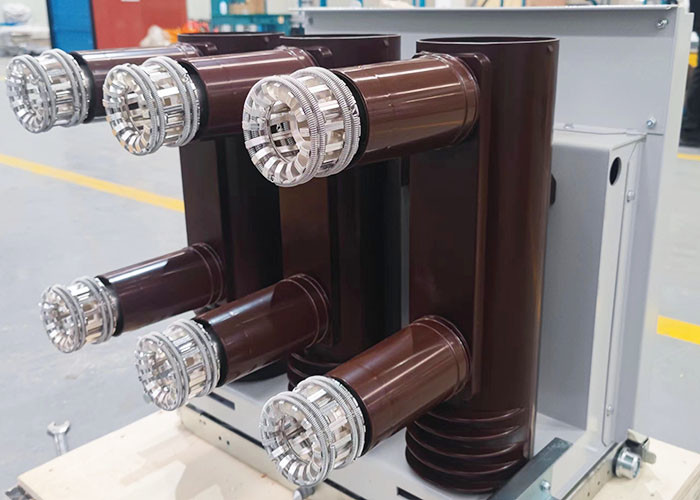

(ZN63A) тип VS1 крытый высоковольтный автомат защити цепи вакуума расклассифицированное напряжение тока 12KV, 24KV, трехфазный switchgear AC 50HZ крытый высоковольтный, оборудованный с мотором ---- механизм весны работая, может осуществить электрическое и ручным переключению и заключению, можно нагрузить в switchgear руки, можно также соответствовать фиксированному switchgear. Фиксированный автомат защити цепи можно добавить, что с особенной блокировкой отвечал потребностямы фиксированных шкафов как XGN2 и GG1A. В то же время, автомат защити цепи вакуума 24KV можно также приложить к системе распределения 12KV в зонах плато (до 4000 метрах выше уровень моря).
Основные особенности автомата защити цепи вакуума VS1-12KV крытого высоковольтного:
1. Удобно для регулировки должной к автомату защити цепи вакуума для принятия дизайна образовывая дугу камеры расположено на верхушке, работая механизм расположено на спуске.
2. Оно принимает структуру воздуха сочетания из и органического составного изолируя материала.
3. Механизм простой весны работая, 10000 работая времен.
4. Ровный и хороший само-запирающ представление должное к механизму движения вперед руководств-винта.
Технические параметры:
| Детали | Блок | Дата | |||
| Расклассифицированное напряжение тока |
KV |
12 | |||
| Расклассифицированный импульс выдерживает напряжение тока | 75 | ||||
| Расклассифицированная кратковременная частота силы выдерживает напряжение тока (1min) | 42 | ||||
| Расклассифицированная частота | Hz | 50 | |||
| Расклассифицированный ломать короткого замыкания настоящий | KA | 20 | 25 | 31,5 | 40 |
| Расклассифицированное течение |
630 1250 |
630 1250 |
1250 1600 2000 2500 |
1600 2000 2500 3150 4000 | |
| Расклассифицированное кратковременное выдерживает течение | KA | 20 | 25 | 31,5 | 40 |
| Расклассифицированное пиковое терпимое течение | 50 | 63 | 80 | 100 | |
| Расклассифицированное короткое замыкание делая настоящим (максимальное значение) | 50 | 63 | 80 | 100 | |
| Вторичная частота силы цепи выдерживает напряжение тока (1min) | V | 2000 | |||
| Расклассифицированная последовательность деятельности | O-0.3S-CO 180S-CO | ||||
| Расклассифицированная продолжительность течения короткого замыкания | S | 4 | |||
|
Расклассифицированный определите/банк спиной к спине емкости ломая течение Установленное ломая течение |
630/400 (40KA 800/400) | ||||
| Расклассифицированный Inrush батареи конденсаторов делая настоящим | KA | 12,5 (Frequency≤1000Hz) | |||
| Раскрывая время (расклассифицированное напряжение тока) | госпожа | 20~50 | |||
| Заключительное время (расклассифицированное напряжение тока) | госпожа | 35~70 | |||
| Механическая жизнь | времена | 10000 | |||
| Расклассифицированное короткое замыкание ломая настоящие ломая времена | времена | 50 (40KA 30) | |||
| Позволяемая носка аккумулирует толщину двигать и статические контактов | mm | 3 | |||
| Расклассифицированный заключительный рабочий потенциал | v | AC110/220 DC110/220 | |||
| Расклассифицированный раскрывая рабочий потенциал | v | AC110/220 DC110/220 | |||
| Расклассифицированное напряжение тока мотора накопления энергии | v | AC110/220 DC110/220 | |||
| Расклассифицированная сила мотора накопления энергии | w | 70 | |||
| Время накопления энергии | s | ≤15S | |||
| Расстояние отверстия контакта | mm | 11±1 | |||
| Ход контакта | mm | 3.5±1 | |||
| Время прыжка контакта | госпожа | ≤2 (40KA≤3) | |||
|
Трехфазные открытие и закрывать разнородность |
госпожа | ≤2 | |||
| Средняя скорость раскрытия (фронт 8mm) | m/s | 0.9~1.3 | |||
| Средняя заключительная скорость | m/s | 0.5~0.8 (40KA 0.5~0.9) | |||
| Раскрывая амплитуда отскока контакта | госпожа | ≤3 | |||
| Главное сопротивление цепи | Ω |
≤50 (630A) ≤45 (1250A) ≤35 (1600~2000A) ≤25 (над 2500A) |
|||
| Закрывая давление в опоре | N | 2400±200 (25KA) | |||
| 3100±248 (31.5KA) 4250±250 (40KA) | |||||
