Тип крытое высоковольтное 24KV ручной тележки автомата защити цепи вакуума серии VS1-24

1 набор
MOQ
negotiable
цена
Тип крытое высоковольтное 24KV ручной тележки автомата защити цепи вакуума серии VS1-24
Характеристики Галерея Характер продукции Спросите цитату
Характеристики
Характеристики
Модель: VS1 (ZN63A) - 24KV
Разрывная мощность: 20, 25, 31.5KA
Расклассифицированное напряжение тока: 24KV
Расклассифицированное течение: 630A, 1250A, 1600A, 2000A, 2500A, 3150A
Механическая жизнь: 10000 раз
Напряжение тока мотора: DC/AC 110V 220V
Тип: Вакуум
Гарантия: 1 год
Выделить:

Ручная тележка автомата защити цепи вакуума

,

Высоковольтный автомат защити цепи вакуума 24KV

,

автомат защити цепи вакуума 3150A
Основная информация
Место происхождения: Китай
Фирменное наименование: Metalwork
Сертификация: CE, ISO, CCC
Номер модели: VS1-24KV
Оплата и доставка Условия
Упаковывая детали: Пакет Plywooden
Время доставки: 20 дней
Условия оплаты: L/C, T/T
Поставка способности: 100 наборов в месяц
Характер продукции

VS1-24/1250-31.5 Внутренний высоковольтный вакуумный выключатель

Внутренний высоковольтный вакуумный выключатель серии VS1-24 усовершенствован и разработан на основе VD4-24 компании ABB нашей компанией.



1Главная цепь использует изоляцию.

2Вакуумный дуговой парашют производится производителями высшего класса и мы также можем установить иностранный вакуумный дуговый парашют в соответствии с требованиями пользователя.

3Номинальный ток: 630A ~ 3150A Номинальный ток отключения короткого замыкания: 20K ~ 31.5KA.

4Механическая выносливость: 20 000 раз.

5Он прошел испытание на переключение электрической мощности и нет повторного зажигания.

6Он может быть использован в платовом регионе напряжения 12 кВ и высоты 4500 метров.

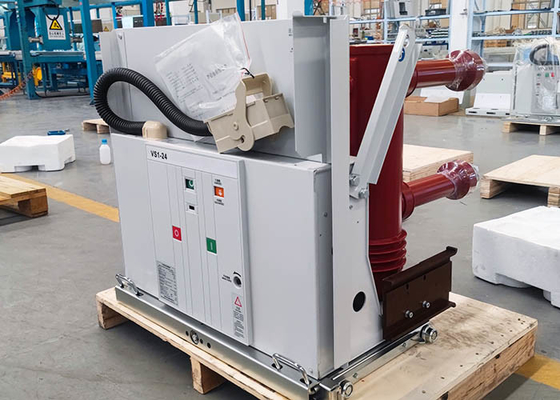

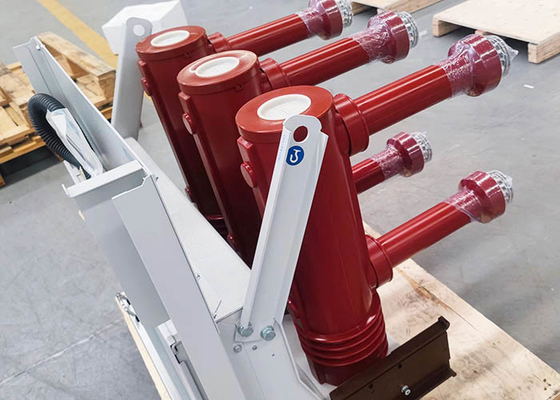

Тип крытое высоковольтное 24KV ручной тележки автомата защити цепи вакуума серии VS1-24 0

Технические параметры:

Позиции Единица Дата
Номинальное напряжение



КВ

 24
Номинальный импульс выдерживает напряжение 125
Номинальная частота питания короткого времени, выдерживаемое напряжение (1 мин) 65
Номинальная частота Гц 50
Номинальный ток прерывания короткой цепи КА 20 25 31.5
Номинальный ток А.

630

1250

630

1250

1250 1600

2000 2500 3150
Номинальный коротковременный выдерживающий ток КА 20 25 31.5
Номинальный пиковый допустимый ток 50 63 80
Номинальный ток короткого замыкания (пиковое значение) 50 63 80
Частота питания вторичной цепи выдерживает напряжение (1 мин) V 2000
Номинальная последовательность работы   Открыть-0.3S-закрыть Открыть 180S-закрыть Открыть
Номинальная продолжительность тока короткой цепи S 4

Номинальный одно-/обратно-свободный ток прерывания емкостного банка

Настройка прерывного тока



 А. 400/400
Время открытия (номинальное напряжение) мс 20 ¢50
Время закрытия (номинальное напряжение) мс 35 ‰ 70
Продолжительность службы Времена 10000
Номинальное время прерывания тока короткого замыкания Времена 20
Допустимая толщина накопления износа движущихся и статических контактов мм 3
Номинальное закрывающее рабочее напряжение v AC110/220 DC110/220
Номинальное рабочее напряжение открытия v AC110/220 DC110/220
Номинальное напряжение двигателя хранения энергии v AC110/220 DC110/220
Номинальная мощность двигателя хранения энергии w 70
Время хранения энергии с ≤ 15S
Расстояние открытия контакта мм 14±1
Контактный удар мм 3.5±1
Время отскакивания контакта мс ≤ 2

Трехфазное открытие и закрытие

гетерогенность

 мс ≤ 2
Средняя скорость открытия (передняя 8 мм) м/с 10,4±0.2
Средняя скорость закрытия м/с 00,7±0.2
Амплитуда отскока от контакта открытия мс ≤ 2
Сопротивление основной цепи Ω

≤ 80 ((630А) ≤ 60 ((1250А)

≤ 40 ((1600~2000А) ≤ 25 ((выше 2500А)
