Подробная информация о продукции
Место происхождения: Китай
Фирменное наименование: Metalwork
Сертификация: CE, ISO, CCC
Номер модели: 3AV5-12/1250-31.5
Условия оплаты и доставки
Количество мин заказа: 1 набор
Цена: negotiable
Упаковывая детали: Пакет Plywooden
Время доставки: 20 дней
Условия оплаты: L/C, T/T
Поставка способности: 100 наборов в месяц
Модель: |
3AV5-12/1250-31.5 |
Разрывная мощность: |
31.5KA |
Расклассифицированное напряжение тока: |
12KV |
Расклассифицированное течение: |
1250A |
Механическая жизнь: |
10000 раз |
Напряжение тока мотора: |
DC/AC 110V 220V |
типы: |
withdrawable, неподвижный, сторон-установленный |
Гарантия: |
1 год |
Модель: |
3AV5-12/1250-31.5 |
Разрывная мощность: |
31.5KA |
Расклассифицированное напряжение тока: |
12KV |
Расклассифицированное течение: |
1250A |
Механическая жизнь: |
10000 раз |
Напряжение тока мотора: |
DC/AC 110V 220V |
типы: |
withdrawable, неподвижный, сторон-установленный |
Гарантия: |
1 год |

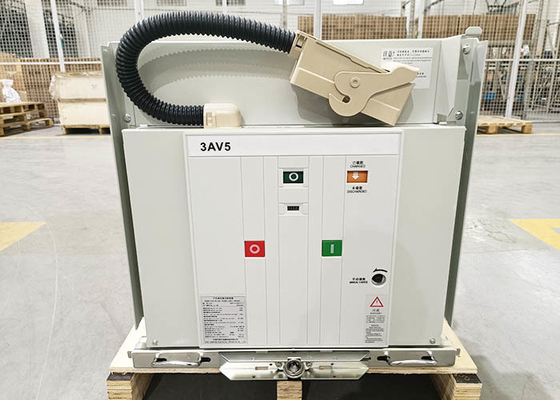

Автомат защити цепи вакуума AC серии 3AV5 крытый высоковольтный крытое переключая оборудование с трехфазным AC 50HZ и расклассифицированным напряжением тока 12KV. 3 вида, withdrawable тип, неподвижный тип и сторон-установленный тип.

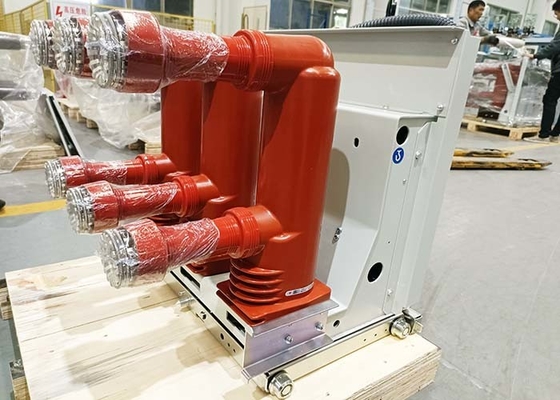

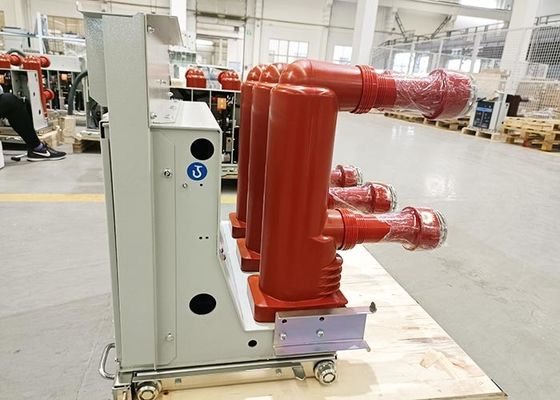

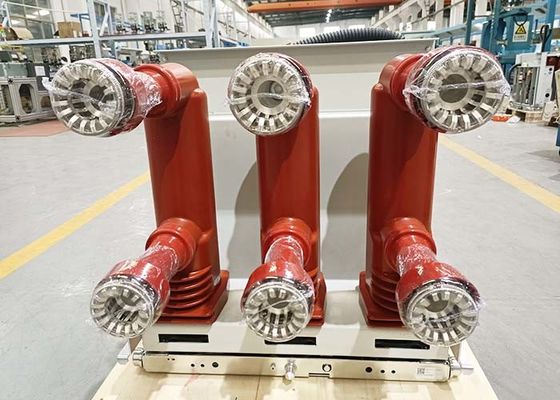

Крытый высоковольтный автомат защити цепи вакуума 3AV5-12 принимает твердую герметизируя технологию изоляции ABB и СИМЕНС. Дуга в вакууме туша камеру и другие части основной цепи загерметизированы с материалом эпоксидной смолы для того чтобы сформировать высокую изоляцию и высокий механический поляка прочности, который избегает влияния жесткой оперативной среды на наружной изоляции основной цепи и осуществляет полное не требующее ухода. Оптимизированные механизм деятельности весны, простая структура, стабилизированное представление, для промышленных и минируя предприятий, электростанций и подстанций как управление и предохранение от электротехнического оборудования, и соответствующего для частых мест деятельности.
3AV5 тип установленный стороной автомат защити цепи вакуума принимает фиксированную установку, главным образом используемую для фиксированного switchgear, как шкаф сети кольца, тип подстанция коробки или различная нештатная система электропитания. Основная петля принимает твердый герметизируя поляка, миниатюризированную панель деятельности, и сохраняет космос в шкафе.
Технические параметры:
| Детали | Блок | Дата | |||
| Расклассифицированное напряжение тока |
KV |
12 | |||
| Расклассифицированный импульс выдерживает напряжение тока | 75 | ||||
| Расклассифицированная кратковременная частота силы выдерживает напряжение тока (1min) | 42 | ||||
| Расклассифицированная частота | Hz | 50~60 | |||
| Расклассифицированный ломать короткого замыкания настоящий | KA | 20 | 25 | 31,5 | 40 |
| Расклассифицированное течение |
630 1000 1250 |
630 1000 1250 1600 |
1250 1600 2000 2500 |
1600 2000 2500 3150 4000 | |
| Расклассифицированное кратковременное выдерживает течение | KA | 20 | 25 | 31,5 | 40 |
| Расклассифицированное пиковое терпимое течение | 50 | 63 | 80 | 100 | |
| Расклассифицированное короткое замыкание делая настоящим (максимальное значение) | 50 | 63 | 80 | 100 | |
| Вторичная частота силы цепи выдерживает напряжение тока (1min) | V | 2000 | |||
| Расклассифицированная последовательность деятельности |
O-0.3S-CO-180S-CO O-180S-CO-180S-CO (на 40KA) |
||||
|
Расклассифицированный определите/банк спиной к спине емкости ломая течение Установленное ломая течение
|
630/400 (40KA 800/400) | ||||
| Расклассифицированное короткое замыкание ломая настоящий процент подачи DC | ≤35% | ||||
| Раскрывая время (расклассифицированное напряжение тока) | госпожа | 20-50 | |||
| Заключительное время (расклассифицированное напряжение тока) | госпожа | 30-70 | |||
| Механическая жизнь | времена | 20000 | |||
| Расклассифицированное короткое замыкание ломая настоящие ломая времена | времена | 50 (40KA 30) | |||
| Позволяемая носка аккумулирует толщину двигать и статические контактов | mm | 3 | |||
| Расклассифицированный заключительный рабочий потенциал | v | AC110/220 DC110/220 | |||
| Расклассифицированный раскрывая рабочий потенциал | v | AC110/220 DC110/220 | |||
| Расклассифицированное напряжение тока мотора накопления энергии | v | AC110/220 DC110/220 | |||
| Расклассифицированная сила мотора накопления энергии | w | 80 | |||
| Расстояние отверстия контакта | mm | 11±1 | |||
| Ход контакта | mm | 3.5±1 | |||
| Время прыжка контакта | госпожа | ≤2 (40KA ≤3) | |||
|
Трехфазные открытие и закрывать разнородность |
госпожа | ≤2 | |||
| Средняя заключительная скорость *1 | m/s | 0.9-1.3 | |||
| Среднее заключение speed*2 | m/s | 0.4-0.8 | |||
| Главное сопротивление цепи | μΩ |
≤50 (630A) ≤45 (1250A) ≤35 (1600-2000A) ≤25 (над 2500A) |
|||
