Подробная информация о продукции
Место происхождения: Китай
Фирменное наименование: Metalwork
Сертификация: CE, ISO, CCC
Номер модели: 3AV5-12
Условия оплаты и доставки
Количество мин заказа: 1 набор
Цена: negotiable
Упаковывая детали: Пакет Plywooden
Время доставки: 20 дней
Условия оплаты: L/C, T/T
Поставка способности: 100 наборов в месяц
Модель: |
3AV5-12 |
Разрывная мощность: |
20, 25, 31,5, 40KA |
Расклассифицированное напряжение тока: |
12KV |
Расклассифицированное течение: |
630A, 1000A, 1250A, 1600A, 2000A, 2500A, 3150A |
Механическая жизнь: |
20000 раз |
Напряжение тока мотора: |
DC/AC 110V 220V |
типы: |
withdrawable, неподвижный, сторон-установленный |
Гарантия: |
1 год |
Модель: |
3AV5-12 |
Разрывная мощность: |
20, 25, 31,5, 40KA |
Расклассифицированное напряжение тока: |
12KV |
Расклассифицированное течение: |
630A, 1000A, 1250A, 1600A, 2000A, 2500A, 3150A |
Механическая жизнь: |
20000 раз |
Напряжение тока мотора: |
DC/AC 110V 220V |
типы: |
withdrawable, неподвижный, сторон-установленный |
Гарантия: |
1 год |

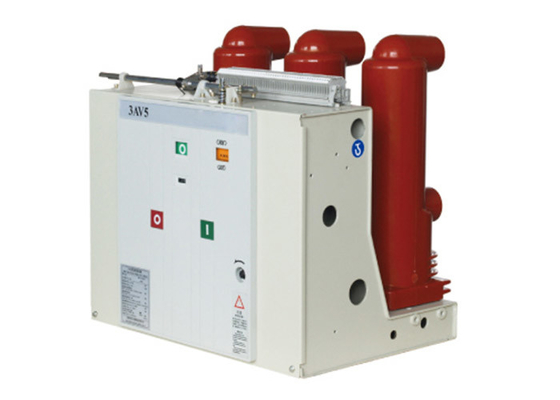

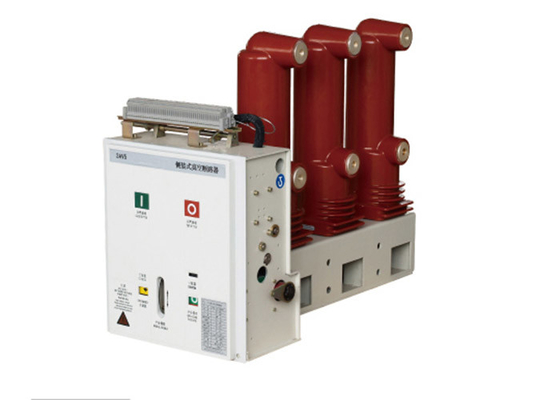

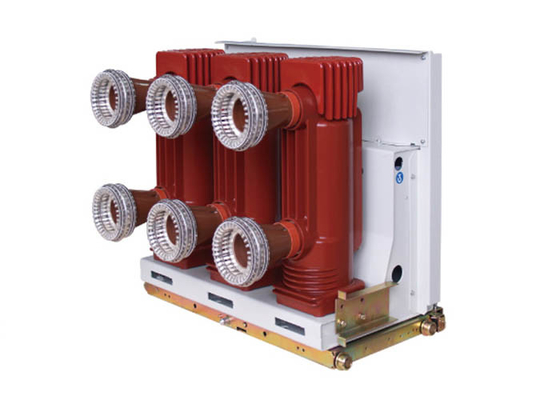

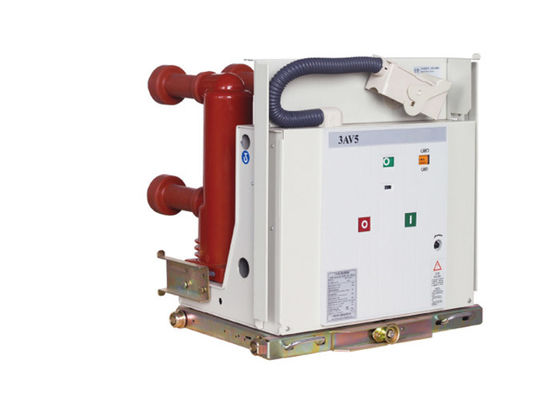

Серия автомата защити цепи 3AV5 крытый высоковольтный switchgear, соответствующий на расклассифицированное напряжение тока 12 kV, частота электрическая система 50 Hz трехфазная, как защита и приборы контроля, с высокой надежностью, легкой деятельностью, простым обслуживанием и другими характеристиками. Автомат защити цепи можно использовать для типа средн switchgear и фиксированного преобразования switchgear так же, как свободных от масл. Из-за особенных преимуществ автомата защити цепи вакуума, особенно соответствующее на частая деятельность требуя расклассифицированного течения, или много времен сломать течение короткого замыкания. Автомат защити цепи вакуума 3AV5 имеет 3 режима установки: исправленный тип, тип извлечения и сторона установили. Для особенных требований, пожалуйста контактируйте изготовитель.
Технические параметры:
| Детали | Блок | Дата | |||
| Расклассифицированное напряжение тока |
KV |
12 | |||
| Расклассифицированный импульс выдерживает напряжение тока | 75 | ||||
| Расклассифицированная кратковременная частота силы выдерживает напряжение тока (1min) | 42 | ||||
| Расклассифицированная частота | Hz | 50~60 | |||
| Расклассифицированный ломать короткого замыкания настоящий | KA | 20 | 25 | 31,5 | 40 |
| Расклассифицированное течение |
630 1000 1250 |
630 1000 1250 1600 |
1250 1600 2000 2500 |
1600 2000 2500 3150 4000 | |
| Расклассифицированное кратковременное выдерживает течение | KA | 20 | 25 | 31,5 | 40 |
| Расклассифицированное пиковое терпимое течение | 50 | 63 | 80 | 100 | |
| Расклассифицированное короткое замыкание делая настоящим (максимальное значение) | 50 | 63 | 80 | 100 | |
| Вторичная частота силы цепи выдерживает напряжение тока (1min) | V | 2000 | |||
| Расклассифицированная последовательность деятельности |
O-0.3S-CO-180S-CO O-180S-CO-180S-CO (на 40KA) |
||||
|
Расклассифицированный определите/банк спиной к спине емкости ломая течение Установленное ломая течение
|
630/400 (40KA 800/400) | ||||
| Расклассифицированное короткое замыкание ломая настоящий процент подачи DC | ≤35% | ||||
| Раскрывая время (расклассифицированное напряжение тока) | госпожа | 20-50 | |||
| Заключительное время (расклассифицированное напряжение тока) | госпожа | 30-70 | |||
| Механическая жизнь | времена | 20000 | |||
| Расклассифицированное короткое замыкание ломая настоящие ломая времена | времена | 50 (40KA 30) | |||
| Позволяемая носка аккумулирует толщину двигать и статические контактов | mm | 3 | |||
| Расклассифицированный заключительный рабочий потенциал | v | AC110/220 DC110/220 | |||
| Расклассифицированный раскрывая рабочий потенциал | v | AC110/220 DC110/220 | |||
| Расклассифицированное напряжение тока мотора накопления энергии | v | AC110/220 DC110/220 | |||
| Расклассифицированная сила мотора накопления энергии | w | 80 | |||
| Расстояние отверстия контакта | mm | 11±1 | |||
| Ход контакта | mm | 3.5±1 | |||
| Время прыжка контакта | госпожа | ≤2 (40KA ≤3) | |||
|
Трехфазные открытие и закрывать разнородность |
госпожа | ≤2 | |||
| Средняя заключительная скорость *1 | m/s | 0.9-1.3 | |||
| Среднее заключение speed*2 | m/s | 0.4-0.8 | |||
| Главное сопротивление цепи | μΩ |
≤50 (630A) ≤45 (1250A) ≤35 (1600-2000A) ≤25 (над 2500A) |
|||
