Подробная информация о продукции
Место происхождения: Китай
Фирменное наименование: Metalwork
Сертификация: CE, ISO, CCC
Номер модели: ZN28G-12
Условия оплаты и доставки
Количество мин заказа: 1 набор
Цена: negotiable
Упаковывая детали: Пакет Plywooden
Время доставки: 20 дней
Условия оплаты: L/C, T/T
Поставка способности: 100 наборов в месяц
Модель: |
ZN28G-12 |
Разрывная мощность: |
20, 25, 31,5, 40, 50KA |
Расклассифицированное напряжение тока: |
12KV |
Расклассифицированное течение: |
630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000A |
Механическая жизнь: |
10000 раз |
Напряжение тока мотора: |
DC/AC 110V 220V |
Механизм: |
Поручать энергии весны |
Гарантия: |
1 год |
Модель: |
ZN28G-12 |
Разрывная мощность: |
20, 25, 31,5, 40, 50KA |
Расклассифицированное напряжение тока: |
12KV |
Расклассифицированное течение: |
630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000A |
Механическая жизнь: |
10000 раз |
Напряжение тока мотора: |
DC/AC 110V 220V |
Механизм: |
Поручать энергии весны |
Гарантия: |
1 год |
Генерал:

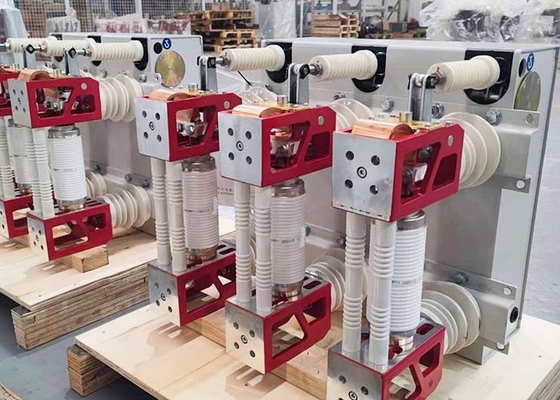

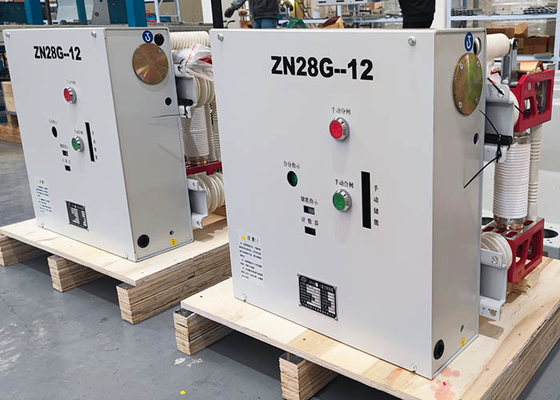

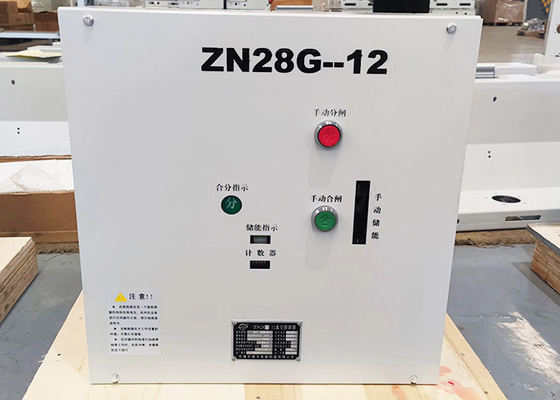

Крытый автомат защити цепи вакуума AC ZN28G-12 высоковольтный крытое переключая оборудование с трехфазным AC 50HZ и расклассифицированным напряжением тока 12KV. Он использован для защиты и контроля оборудования энергосистемы и промышленных и минируя предприятий. Из-за особенных преимуществ автомата защити цепи вакуума, особенно соответствующее на частая деятельность, или много времен сломать течение короткого замыкания.

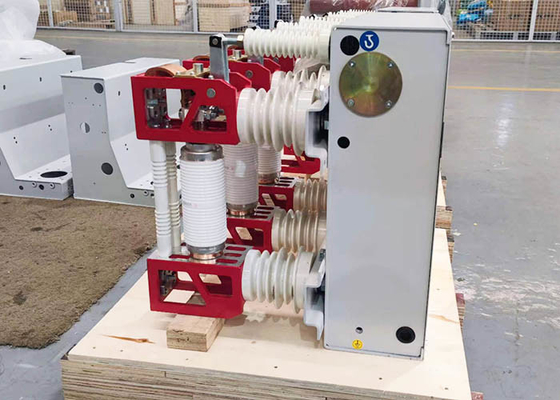

Автомат защити цепи вакуума имеет преимущества простой структуры и небольшого тома, и работая механизм тип накопления энергии весны. Он может эксплуатироваться мощьности импульса или электропитанием DC, и до 3 прибора отключения перегрузок по току можно установить. Автомат защити цепи принимает интегрированный дизайн работая механизма и тело автомата защити цепи как фиксированный блок установки. Дуга в вакууме туша часть камеры и часть работая механизма аранжированный фронт и назад. Структура составной изоляции общая легка для установки, никакая регулировка и меньшее обслуживание.
Технические параметры:
| Детали | Блок | Дата | |||
| Расклассифицированное напряжение тока |
KV |
12 | |||
| Расклассифицированный импульс выдерживает напряжение тока | 75 | ||||
| Расклассифицированная кратковременная частота силы выдерживает напряжение тока (1min) | 42 | ||||
| Расклассифицированная частота | Hz | 50 | |||
| Расклассифицированный ломать короткого замыкания настоящий | KA | 20 | 25 | 31,5 | 40 |
| Расклассифицированное течение |
630 1000 1250 |
630 1000 1250 1600 |
1250 1600 2000 2500 |
1600 2000 2500 3150 4000 | |
| Расклассифицированное кратковременное выдерживает течение | KA | 20 | 25 | 31,5 | 40 |
| Расклассифицированное пиковое терпимое течение | 50 | 63 | 80 | 100 | |
| Расклассифицированное короткое замыкание делая настоящим (максимальное значение) | 50 | 63 | 80 | 100 | |
| Вторичная частота силы цепи выдерживает напряжение тока (1min) | V | 2000 | |||
| Расклассифицированная последовательность деятельности |
O-0.3S-CO-180S-CO O-180S-CO-180S-CO (на 40KA) |
||||
| Расклассифицированная продолжительность течения короткого замыкания | S | 4 | |||
|
Расклассифицированный определите/банк спиной к спине емкости ломая течение Установленное ломая течение
|
630/400 | ||||
| Расклассифицированное короткое замыкание ломая настоящий процент подачи DC | ≤35% | ||||
| Средняя заключительная скорость | m/s | 0.6±0.2 | |||
| Средняя скорость раскрытия | m/s | 1.2±0.3 | |||
| Раскрывая время | госпожа | ≤60 | |||
| Заключительное время | госпожа | ≤80 | |||
| Механическая жизнь | времена | 10000 | |||
| Расклассифицированное короткое замыкание ломая настоящие ломая времена | времена | 30 | |||
| Позволяемая носка аккумулирует толщину двигать и статические контактов | mm | 3 | |||
| Расклассифицированный заключительный рабочий потенциал | v | AC110/220 DC110/220 | |||
| Расклассифицированный раскрывая рабочий потенциал | v | AC110/220 DC110/220 | |||
| Расклассифицированное напряжение тока мотора накопления энергии | v | AC110/220 DC110/220 | |||
| Расстояние отверстия контакта | mm | 11±1 | |||
| Ход контакта | mm | 4±1 | |||
| Время прыжка контакта | госпожа | ≤2 | |||
|
Трехфазные открытие и закрывать разнородность |
госпожа | ≤2 | |||
| Раскрывая амплитуда отскока контакта | госпожа | ≤3 | |||
| Главное сопротивление цепи | Ω | ≤40 (≤25 на 40KA) | |||
