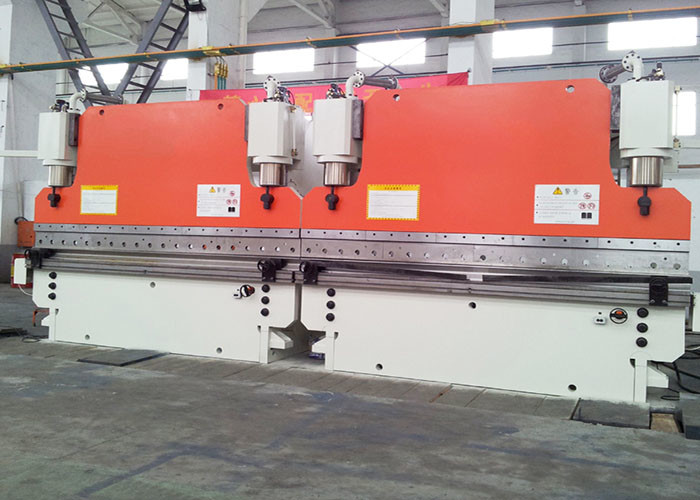

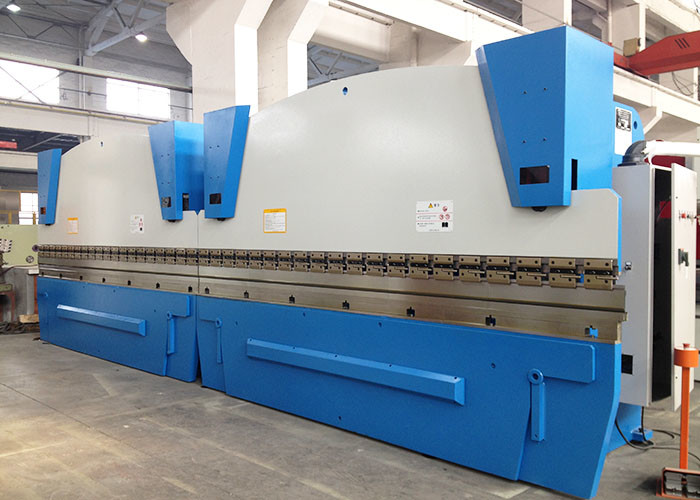

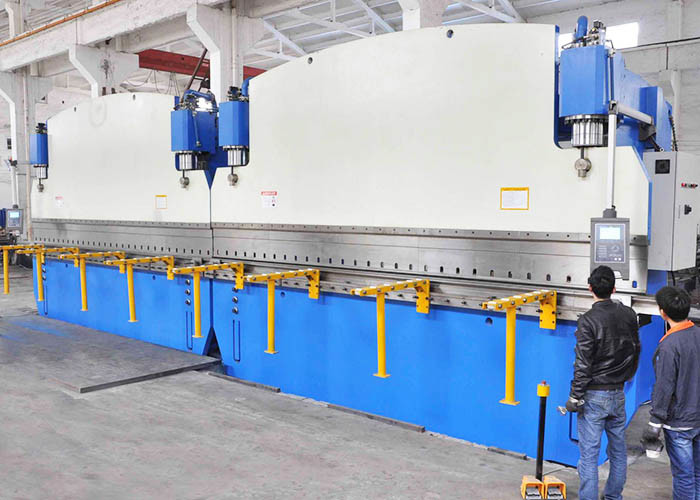

Тандемный листогибочный станок с ЧПУ, 320 тонн, 6 м, двухпрессовый гибочный станок с ЧПУ
Применение: изготовление фонарного столба и высокой мачты.
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
| 1 |
Тип |
Многостаночный тандемный гидравлический электрогидравлический синхронизатор с ЧПУ |
| 2 |
Рабочая сила |
2X320Тонна |
| 3 |
Длина стола |
2X6000 мм |
| 4 |
расстояние между кадрами |
4800 мм |
| 5 |
Глубина горла |
620 мм |
| 6 |
Открытая высота |
750 мм |
| 7 |
Гладить |
250 мм |
|
8
|
Работающий
Скорость
|
Разгрузить |
70 мм/с |
| Работающий |
7,5 мм/с |
| Возвращаться |
75 мм/с |
| 9 |
Главный двигатель |
2х22кВт (марка Siemens) |
| 10 |
система ЧПУ |
Тип: ДЕЛЕМ DA52
Делем Ко., Нидерланды
2 (Y1, Y2)
|
| 11 |
Инструмент |
С 1 штамповкой и 1 нижней матрицей с несколькими V-образными блоками для изготовления восьмиугольного конического фонарного столба с внешним диаметром не менее 60 мм.
Толщина верхнего держателя инструмента составляет 18 мм.
Рабочий стол с системой венцовки(системой компенсации)

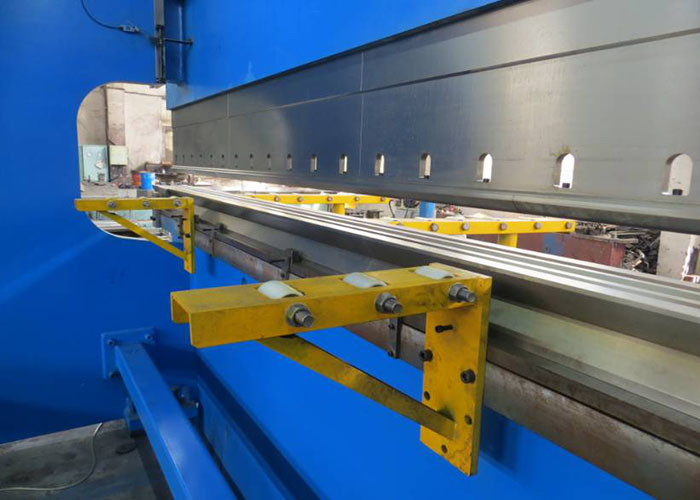

С передней и задней подставкой для листов
|
| 12 |
Уплотнение в цилиндрах |
NOK, сделано в Японии или SFK |
| 13 |
Гидравлические компоненты |
BOSCH-Rexroth - , Германия |
| 14 |
Гидравлический насос |
BOSCH-Rexroth - Германия или Нич, Япония |
| 15 |
Линейный растровый датчик отображения |
ХАЙДЕНХАЙН, ГЕРМАНИЯ |
| 16 |
Основные электрические элементы в шкафу |
Шнайдер |
| 17 |
масса |
2х34000 кг |
| 18 |
Габаритные размеры (мм) ДхШхВ |
2x6200x3055x4832 |
| 19 |
Упаковка: |
С пластиковой крышкой
Во время транспортировки машину следует разбирать. Наш инженер должен отправиться к клиенту, чтобы собрать и настроить его.
|
Дополнительные элементы:
| |
Вариант 1 |
Дополнительные 2 комплекта кругового инструмента и 1 комплект нижнего инструмента, подходящего для изготовления круглого конического фонарного столба диаметром не менее 60 мм. Скорость конусности составляет 11/1000 и 12,5/1000. Общая длина подъемного инструмента: один составляет 16 м (скорость 11/1000), другой — 16 м (скорость 12,5/1000). Общая длина донного инструмента 16 м (одна сторона с нормой 11/1000, другая сторона 12,5/1000). |
| |
Вариант 2 |
Простая система боковой разгрузки |
| |
Вариант 3 |
Система боковой разгрузки фонарного столба,
|
Примечание: оси Y1, Y2 ------ Две линейные шкалы, установленные с обеих сторон плунжера для управления цилиндрами.
Основная производительность:
1. Рама машины состоит из бака, рабочего стола, левого и правого корпусов и домкрата. Поэтому он имеет высокую прочность и хорошую жесткость. Также для устранения стресса необходима вибрация.
2. Принцип работы синхронизации обеих машин: использование электрогидравлического пропорционального клапана для обеспечения синхронизации обеих машин. Пропорциональный клапан производства BOSCH обладает очень хорошими характеристиками, такими как небольшое трение между механическими парами, точный электронный усилитель и электромагнит с высокой управляющей силой и непрерывным действием. По обеим сторонам машины расположены два растровых дисплея для непрерывной проверки положения плунжера и передачи сигнала в систему управления, затем система управления будет управлять электрогидравлическим клапаном для синхронизации двух цилиндров на одной машине. Поскольку растровые дисплеи устанавливаются на пластины «C», а не непосредственно на пластины корпуса, отклонение толкателя и рамы во время работы не повлияет на точность измерения и контроля. Когда две машины работают вместе, дифференциальный потенциометр, установленный между двумя машинами, преобразует механический сигнал синхронизации в электронный и возвращает сигнал на синхронизирующую пластину и систему управления. Сигнал будет усилен усилителем BOSCH для управления синхронизацией обеих машин посредством управления электрогидравлическим пропорциональным клапаном. Таким образом синхронизация двух машин достигается с высокой точностью.
3. Через компьютер оператор может общаться с машиной. Компьютер имеет несколько языков обслуживания, автоматически рассчитывает и регулирует силу изгиба. Также он может рассчитывать и контролировать мертвую точку, точку изменения скорости. Ходы (Y1, Y2) плунжера могут производить небольшой наклон, чтобы удовлетворить особые требования пользователя.
4 Оснащен хорошей системой направляющих, системой измерения положения и системой гидравлического баланса для удовлетворения требований полноразмерной и эксцентриковой работы.
5 Блок компенсации рабочего стола используется для компенсации отклонения машины во время работы и обеспечения точности заготовки.
6. Поверхность цилиндра хорошо подвергается износу и термической обработке, что обеспечивает хорошую смазку и длительный срок службы.
