Подробная информация о продукции
Место происхождения: Китай
Фирменное наименование: Metalwork
Сертификация: CE, ISO, CCC
Номер модели: КТЛ-5С1250
Условия оплаты и доставки
Количество мин заказа: 1 комплект
Цена: negotiable
Упаковывая детали: Коробка Plywooden
Время доставки: 40 дней
Условия оплаты: L / C, T / T
Поставка способности: 100 комплектов в месяц
Напряжение: |
380В, 3ПХ, 50ХЗ или кустомеризед |
Материал: |
Слабая сталь Q235 или Q345 |
власть: |
Батареи |
Емкость нагрузки: |
200 тонн |
Использование: |
Заварка фонарного столба |
Режим управления: |
нажатием кнопки управления, беспроводной переопределять |
Напряжение: |
380В, 3ПХ, 50ХЗ или кустомеризед |
Материал: |
Слабая сталь Q235 или Q345 |
власть: |
Батареи |
Емкость нагрузки: |
200 тонн |
Использование: |
Заварка фонарного столба |
Режим управления: |
нажатием кнопки управления, беспроводной переопределять |

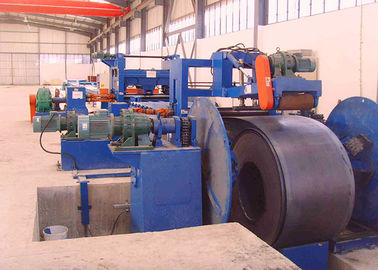

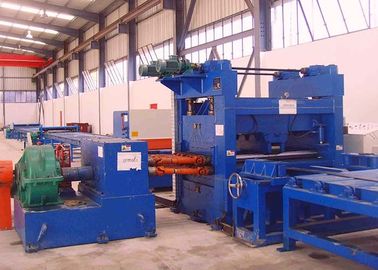

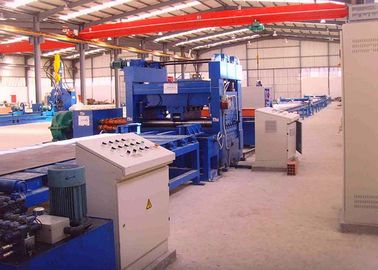

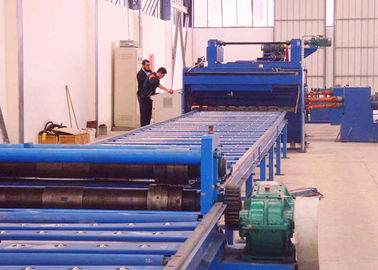

Обрабатывать изделие на определенную длину линия для фонарного столба
Применение:
Оно для раскручивать фонарного столба материальный, выравнивать, резать, разрезать края царапины и процесса конусности разрезая, для того чтобы получить одну бортовую небольшую ширину, одна бортовая большая стальная пластина ширины.
Эта линия использована для нержавеющей катушки с различными спецификациями, через раскручивать-выравнивать-вырезывание к сплющенным плитам как необходимая длина.
Эта линия разумна в плане, легкой деятельности, высоком уровне автоматизации который смог обрабатывающ все виды нержавеющей катушки, покрашенной катушки, алюминиевой катушки, гальванизировать катушку или покрашенную катушку. Эта линия широко применяется в металлопластинчатой обрабатывающей промышленности, как автомобиль, контейнер, бытовой прибор, упаковка, конструкционный материал, етк.
Эта линия составлена автомобиля катушки, двойного главного ункоилер, гидравлического отжимать & направлять, голова лопаткоулавливателя, прибор щипка, разровнитель, прибор датчика длины сервопривода, пневматические ножницы клутх, транспортер ремня, пневматический штабелеукладчик, разгружая автомобиль, энергетическую систему, етк. так же, как роллавай гнездо, управляя прибор, етк.
Технический параметр и составленные приборы:
| Толщина материала | 2мм-5.0мм для стали К235А горячекатаной слабой |
| Ширина материала |
800-1250мм |
| Вес стальной катушки |
Макс 15 тонн |
| Внутренний диаметр стальной катушки |
Φ500мм-Φ750мм |
|
Выравнивать скорость |
5- 15м/мин |
|
Номер выравнивать ролики |
13 |
|
Выравнивать диаметр роликов |
130мм |
|
Ряд длины для масштаба |
рекирменц 2000~12000мм согласовывая. |
|
Допуск длины вырезывания |
±15мм (основание на плите длины 8м) |
|
Главная выравнивая сила мотора |
37кв (итог о 65КВ) |
|
Зона ширины для машины |
около 7000мм |
Оборудование включает:
1. Стальной автомобиль тележки загрузки катушки:
Вверх и вниз: Гидравлический
Горизонтальный двигать: моторизованный
Вес Макс.лоадинг: 15Тонс
2. Гидравлический тип декоилер зонтика двух-головы:
Включение: Моторизованный оплатите, мотор, редуктор,
Цепная система принимает перенос для того чтобы вращать. Направление вращения может быть по часовой стрелке и унклоквисе.
Раскройте и закройте: Гидравлический
Вес Макс.лоадинг: 15Тонс
3. Гидравлический прибор направлять-отжимать, лопаткоулавливател-головы, щипка и питаться:
Он для принимать голову стальной катушки к питаясь блоку, гидравлическое поднимающему вверх и отжимает для того чтобы избежать стальной катушки свободно.
Вращение 2 роликов кормит материал к краю разрезая блок. Поднимающий вверх ролик вверх и вниз: гидравлический
4. Средний ворктабле пути завальцовки: 4М
блок 5.Левелинг: (2 положенный тип),
Включение: мотор скорости регулируемый, редуктор, коробка передач.
Выравнивая ролик дело с термическими обработками, 40Кр. ХРК48
Вверх и вниз итога 13 ролика. (включая 1 пара ролика щипка)
Поднимающее вверх основание ролика вверх и вниз движения управляется мотором через систему червя.
Оно с блоком длины измеряя:
Повернул кодировщик отправляет сигинал длины в систему управления и контролирует некоторую длину.
6. Автомат для резки:
Включение: Гидравлические ножницы К12И-6*2000 луча качания.
7. Двойной край разрезая блок.
Он для разрезать край царапины горячекатаной стальной пластины для того чтобы получить точную ширину для фонарного столба.
Он низкопробен на принципе завальцовки режа для того чтобы отрезать стальной лист. Тележка в фронте разрезая блока. Для контроля прямое вырезывание. изменением положение разрезая лезвия для того чтобы получить фонарный столб размера фр различной ширины различный покрывает.
Включение:
Поддерживая таблица с рельсом
Зажимать тележку листа, оне пьесе
Двойной тип край лезвий разрезая блок с мотором и коробкой передач.
8. конусность разрезая блок
Машина конусности разрезая низкопробна на принципе завальцовки режа для того чтобы отрезать стальной лист. Тележка в фронте разрезая блока. Для контроля конусность режа степень. изменением положение затвора на тележке для того чтобы контролировать тариф конусности разрезая.
Включение:
Поддерживая таблица с рельсом
Зажимать тележку листа, оне пьесе
Одиночный тип край лезвий разрезая блок с мотором и коробкой передач.
9. Тип таблица 12 м шарика поддержки для законченного листа конусности
10. Электрическая система:
Таблица центрального поста управления.
ПЛК, инвертор водителя АК имеет особенность быстрого ответа и хорошей деятельности, которая может эффектно контролировать измеряя точность и ход суда.
16. Гидравлическая система:
Гидравлическая сила 25Л/мин
Включение: гидравлическая станция, клапаны, масляный бак, соединение, мягкая труба, трудная труба и так далее.
