Детали продукта:

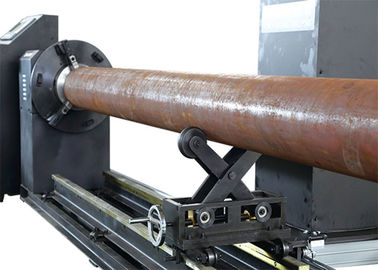

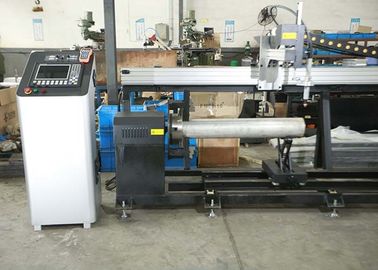

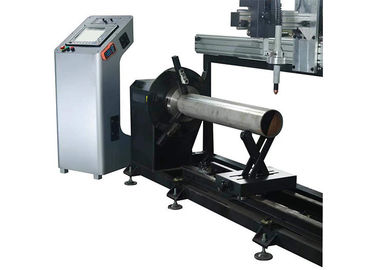

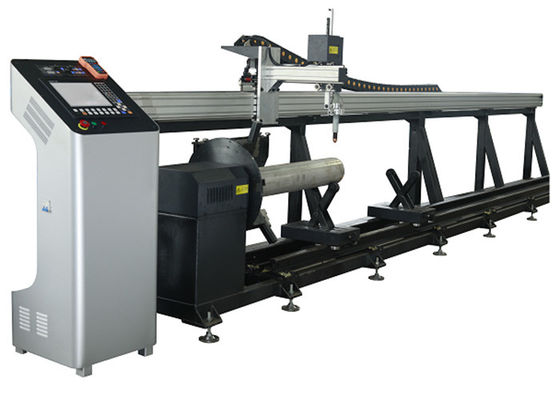

1) Используемый дизайн стиля портала, который параллельн к трубе. Трактор с поднимаясь инструментом установленным на луч портала. Починка трубы кулачком патрона, и с передвижными и регулируемыми сторонниками трубы которые на рельсах и под трубой.

2) Режа, система управления КНК будет контролировать движение трактора и труба вращает, для того чтобы отрезать трубу. Вся стабильность работы машины и может быть используемой долгосрочностью. Легкие деятельность и высокая эффективность.

3) Подходящая работа для диаметра 50-500мм без кислородной разделки кромки под сварку пускает по трубам.

Данные по машины:

Основные компоненты и спецификация:

Сильный луч с тепловыделением, с сваркой и после обработки сброса стресса. Это убеждается что луч силен и трудн к искажению.

1) длина пути рельса оси кс: 7000мм

2) вынуждающая система оси кс: ДЛИНА ФАКЕЛА ДВИГАЯ СОГЛАСНО НАПРАВЛЕНИЮ ТРУБЫ (мотору шага с водителем и коробкой передач)

3) диаметр цыпленка И-оси: φ50-500мм

4) вынуждающая система И-оси: ОСЬ ТРУБЫ ВРАЩАЯ (мотор сервопривода сервопривода 750В Японии ПАНАСОНИК цифровой с водителем и коробкой передач)

5) вынуждающая система оси з: Подниматься вверх и вниз оси

6) кс и газ и кабель И-оси двигать: Сверхмощная промышленная цепь кабеля

7) рельс оси кс: железная дорога высокого определения 24КГ/м сверхмощная

8) шкаф контроля, электрический шкаф, высокочастотный шкаф: С компонентами ОМРОН, СИМЕНС, соединитель СКХНЭИДЭР терминала провода

Требование к условия места машины:

1. Требование к напряжения тока:

1) 3×400в±10%/50Хз, 220в±10%/50Хз
2) трехфазная стабильность напряжения тока чем ±5%

3) трехфазная неуравновешенность напряжения тока чем 2,5%

4) предложенный используя напряжени тока-стабилизированный источник.

Примечание: Зазмеление сопротивления ≤10.

2. требование к воздушного давления обжатия (вырезывание плазмы):

1) Газ летел требование: 0.9м3/мин

2) Давление газа: 8.3кг/км2

3) Температура точки росы не превысить 5 стоградусное: масло контент≤0.003ппм твердое партикле≤0.01микрон

4) Предложенный используя компрессор свободного воздуха масла, замерзая сушильщика и ультра фильтр (система не может иметь компоненты ржавчины).

3. резать трубу должен быть ровным поверхностным овальным отступлением диаметр чем 5мм. Снадарт Международной организации стандартизации достигаемости.

4. работая температура: -10°К -45°К

    Влажность: <90>

    Окрестности: Вентиляция, отсутствие большого встряхивания

Образец вырезывания:
