Большой сварочный аппарат автоматной сварки для интегрированной сваренной производственной линии ячеистой сети

Большой автоматический сварочный аппарат ячеистой сети для интегрированной производственной линии сваренной сетки

Особенности:

1) Питаться через катушку провода и дишаргинг через хоппер провода утка.

2) Провод утка оборудован с хоппером провода выбора для обеспечения быстрой прикрывая скорости провода утка.

3) Он оборудован с мотором сервопривода Панасоник + планетарный редуктор для обеспечения стабильности системы и нормального размера продукта. Входной сигнал экрана касания размера экрана, и может установить разнообразие дистанционирование провода утка на таком же экране, удобный и гибкий. (скача функцию заварки пункта можно установить согласно потребностям)

4) Режим вырезывания сети, принимает высокоскоростной автоматический автомат для резки сети.

5) Редуктор винтовой зубчатой передачи: для обеспечения деятельности оборудования под высокой нагрузкой, принят редуктор винтовой зубчатой передачи серии к с большой силой подшипника вращающего момента, и внешняя установка обеспечивает характеристики легкого обслуживания.

6) Главный мотор оборудован с картой преобразователя частоты +ПГ ВЭ перепада лидирующей, которая делает время ускорения и торможения из главного мотора из 0 к 1500р/мин 0.02с, и может побежать на вращающем моменте 200% на зеро скорости, обеспечивающ быструю способность ответа оборудования. (мотор с кодировщиком Аутоникс)

7) Выравнивание провода Пэт провода утка управлением цилиндра Японии СМК, провод утка прикрывая, вытягивает сеть назад для того чтобы поднять сеть, и оборудованный с маслом СМК и разделителем воды.

8) Простую деятельность, все параметры прибора можно установить на экран касания, и машина переключателя имеет только одну кнопку автоматической деятельности. Когда оборудование вылтиет из строя, оно будет показано на экране касания (ХМИ) для того чтобы облегчить обслуживание оборудования.

9) Высококачественная конфигурация: Цилиндр Японии СМК, Тайвань вален экран касания, мотор сервопривода Панасоник, водитель сервопривода Панасоник, ПЛК Панасоник, контактор Германии шнайдер, инвертор перепада и так далее.

Условия труда:

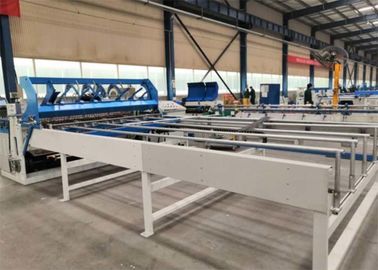

План:

Вся линия составлена следующих приборов:
линия провод ② вознаграждения провода ① отжимая линию ПЛК ③ ролика ⑥ хоппера перекрестного провода ⑤ сварочного аппарата более прямого ④ провода главный вытягивая сетку ⑧ машины сетки вырезывания ⑦ системы получая вагонетку

Детальная характеристика:

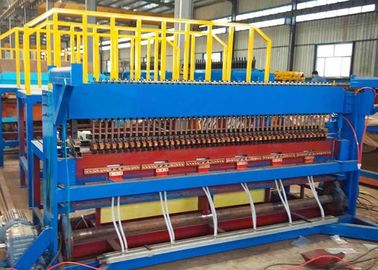

1. Главный сварочный аппарат

1) Для нашей этой машины, линия провод питаясь от катушки аутоматиклы, которая конвиниентее и сохраняет работников квантий.
2) трансфомер наша новая модель и с системой охлаждения воды, которая делает используя жизнь более длиной.
3) наше давление заварки принимает механическую весну, который сохраняют цену и расходы на техническое обслуживание ниже чем другая пневматическая модель.
4) перекрестный провод питается от пре-отрезка, который принимает мотор шага дровен. И перекрестный провод упадет по-одному.
5) каждый трансформатор проконтролирован одиночным управлением микрокомпьютера, контролем над цент сваривая одну спешку, которая интеллигентялизедее. Регулятор соединится с экраном касания, и мы можем установить течение заварки и время заварки на экране касания, который очень удобен.
6) приборы испытания перекрестного провода оборудованы. Вхэ перекрестный провод не может подходяще упасть вниз, машина остановит.

вознаграждение 2.Вире

1) Перед линией проводом питаясь в сварочный аппарат, оно пойдет до линия провод более прямой, которая будет делает линией проводом хорошее страйгхтенесс и хорошее законченное качество сетки.
2) наше вознаграждение провода может нагрузить максимальное 400КГС.

3. ПЛК мотора сервопривода вытягивая систему

1) Наш ПЛК вытягивая систему принимает мотор сервопривода с большой системой силы 3.0КВ, которая обеспечивают размер сетки более точный.
2) вытягивая вагонетка ресипрокатинлы вытянет сваренную сетку вне аутоматиклы. И вагонетка возвратит в первоначальный пункт аутоматиклы, который может сохранить время и улучшить продукцию.
3) дистанционирование перекрестного провода будет установлено на экран касания, который будет делает деятельность более легкой. В одной панели сетки, оно может иметь различное дистанционирование перекрестного провода.

4. Точный автомат для резки сетки

1) После того как сетка вытяните вне, автомат для резки отрежет его к длине требуемой аутоматиклы.
2) наш этот автомат для резки драгоценная модель, которая делает размер вырезывания более точной и скорость более быструю.

5. система управления

1) Принимает ПЛК, систему управления касания экрана.
2) для нашей системы управления, каждая структура функции обеспечена с прибором обнаружения неисправностей и автоматическая тревожная сигнализация останавливает функцию.
3) параметры каждой деятельности будут установлены на экран касания, который конвиниентее.

4) о выборе бренда системы управления, после нашей пробы много времен, мы выбираем самое соответствующее для нашей машины. Большие бренды нет обязательно самое лучшее, самого соответствующего.

Фото воркпьесе заварки:
