| Место происхождения: | Китай |
| Фирменное наименование: | Metalwork |
| Сертификация: | CE, ISO, CCC |
| Номер модели: | VS1-24KV |
| Количество мин заказа: | 1 набор |
|---|---|
| Цена: | Negotiable |
| Упаковывая детали: | Пакет Plywooden |
| Время доставки: | 20 дней |
| Условия оплаты: | L/C, T/T |
| Поставка способности: | 100 наборов в месяц |
| Модель: | VS1 (ZN63A) - 24KV | Разрывная мощность: | 20, 25, 31.5KA |
|---|---|---|---|
| Расклассифицированное напряжение тока: | 24KV | Расклассифицированное течение: | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Механическая жизнь: | 10000 раз | Напряжение тока мотора: | DC/AC 110V 220V |
| Механизм: | Поручать энергии весны | Гарантия: | 1 год |
| Высокий свет: | Автомат защити цепи вакуума с Drawable,Автомат защити цепи вакуума 31.5KA,Автомат защити цепи вакуума DC110V |
||

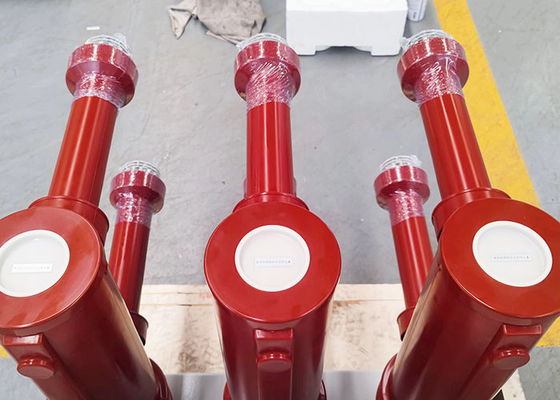

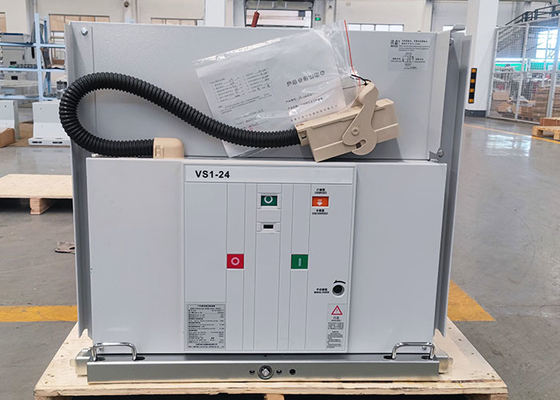

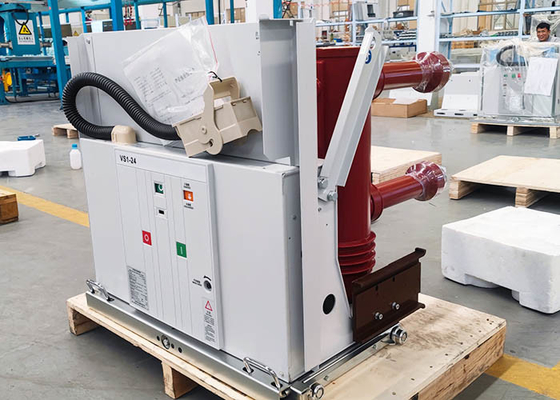

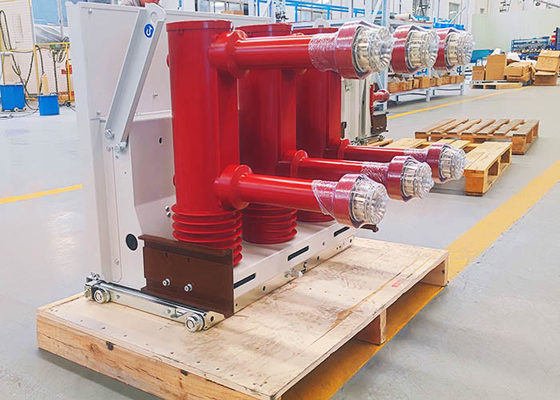

Автомат защити цепи серии VS1-24 крытый и на открытом воздухе высоковольтный вакуума трехфазный AC 50Hz, расклассифицированное напряжение тока прибора 2KV. Для промышленных и минируя предприятий, электростанции и подстанции как цели управлением и предохранением от электротехнического оборудования, и для частой деятельности места.
1. Основная петля цепи принимает составную изоляцию.
2. Желоб для гашения дуги вакуума произведен изготовителями верхн-степени и мы также можем установить чужой желоб для гашения дуги вакуума согласно требованиям к потребителя.
3. Расклассифицированное течение: 630A~3150A. Расклассифицированное течение отключения короткого замыкания: 20K~31.5KA.
4. Механическая выносливость: 20 000 раз.
5. Оно проходило электрический тест переключения емкости и никакой reignition.
6. Его можно использовать в регионе плато напряжения тока 12KV и 4 500 метров высоты.
Технические параметры:
| Детали | Блок | Дата | ||
| Расклассифицированное напряжение тока |
KV | 24 | ||
| Расклассифицированный импульс выдерживает напряжение тока | 125 | |||
| Расклассифицированная кратковременная частота силы выдерживает напряжение тока (1min) | 65 | |||
| Расклассифицированная частота | Hz | 50 | ||
| Расклассифицированный ломать короткого замыкания настоящий | KA | 20 | 25 | 31,5 |
| Расклассифицированное течение | 630 1250 | 630 1250 | 1250 1600 2000 2500 3150 | |
| Расклассифицированное кратковременное выдерживает течение | KA | 20 | 25 | 31,5 |
| Расклассифицированное пиковое терпимое течение | 50 | 63 | 80 | |
| Расклассифицированное короткое замыкание делая настоящим (максимальное значение) | 50 | 63 | 80 | |
| Вторичная частота силы цепи выдерживает напряжение тока (1min) | V | 2000 | ||
| Расклассифицированная последовательность деятельности | Open-0.3S-Close раскрывают 180S-Close раскрывают | |||
| Расклассифицированная продолжительность течения короткого замыкания | S | 4 | ||
Расклассифицированный определите/банк спиной к спине емкости ломая течение Установленное ломая течение
| 400/400 | |||
| Раскрывая время (расклассифицированное напряжение тока) | госпожа | 20~50 | ||
| Заключительное время (расклассифицированное напряжение тока) | госпожа | 35~70 | ||
| Механическая жизнь | времена | 10000 | ||
| Расклассифицированное короткое замыкание ломая настоящие ломая времена | времена | 20 | ||
| Позволяемая носка аккумулирует толщину двигать и статические контактов | mm | 3 | ||
| Расклассифицированный заключительный рабочий потенциал | v | AC110/220 DC110/220 | ||
| Расклассифицированный раскрывая рабочий потенциал | v | AC110/220 DC110/220 | ||
| Расклассифицированное напряжение тока мотора накопления энергии | v | AC110/220 DC110/220 | ||
| Расклассифицированная сила мотора накопления энергии | w | 70 | ||
| Время накопления энергии | s | ≤15S | ||
| Расстояние отверстия контакта | mm | 14±1 | ||
| Ход контакта | mm | 3.5±1 | ||
| Время прыжка контакта | госпожа | ≤2 | ||
Трехфазные открытие и закрывать разнородность | госпожа | ≤2 | ||
| Средняя скорость раскрытия (фронт 8mm) | m/s | 1.4±0.2 | ||
| Средняя заключительная скорость | m/s | 0.7±0.2 | ||
| Раскрывая амплитуда отскока контакта | госпожа | ≤2 | ||
| Главное сопротивление цепи | Ω | ≤80 (630A) ≤60 (1250A) ≤40 (1600~2000A) ≤25 (над 2500A) | ||
