| Место происхождения: | Китай |
| Фирменное наименование: | Metalwork |
| Сертификация: | CE, ISO, CCC |
| Номер модели: | ZN28G-12 |
| Количество мин заказа: | 1 набор |
|---|---|
| Цена: | Negotiable |
| Упаковывая детали: | Пакет Plywooden |
| Время доставки: | 20 дней |
| Условия оплаты: | L/C, T/T |
| Поставка способности: | 100 наборов в месяц |
| Модель: | ZN28G-12 | Разрывная мощность: | 20, 25, 31,5, 40, 50KA |
|---|---|---|---|
| Расклассифицированное напряжение тока: | 12KV | Расклассифицированное течение: | 630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000A |
| Механическая жизнь: | 10000 раз | Напряжение тока мотора: | DC/AC 110V 220V |
| Механизм: | Поручать энергии весны | Гарантия: | 1 год |
| Высокий свет: | До автомат защити цепи вакуума 4000A,Автомат защити цепи вакуума 50KA,высокий автомат защити цепи способности повреждения |
||

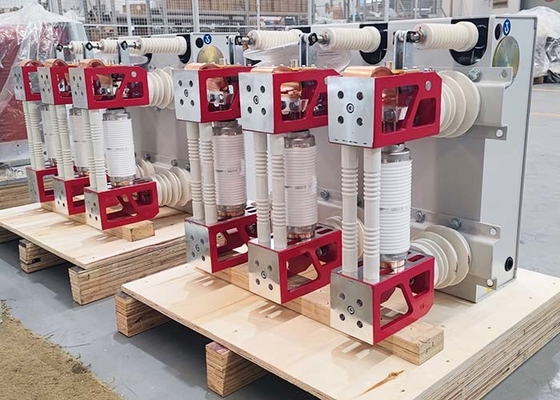

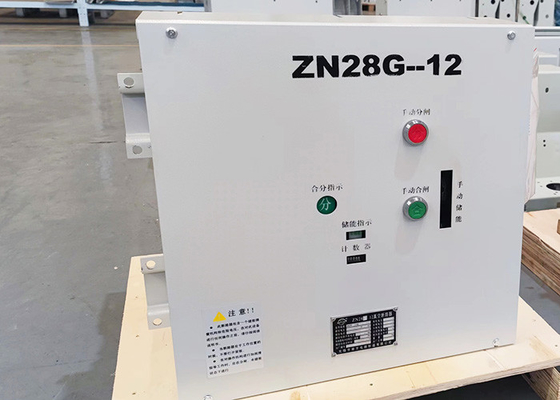

Крытый автомат защити цепи вакуума AC ZN28G-12 высоковольтный крытое переключая оборудование с трехфазным AC 50HZ и расклассифицированным напряжением тока 12KV.
Особенности автомата защити цепи вакуума 12KV:
1. Простая структура, небольшой размер и работая механизм тип накопления энергии весны.
2. Оно может эксплуатироваться мощьности импульса или электропитанием DC.
3. Структура изолированная смесью complted, небольшая установка размера, малошумных и легких.
4. Керамические и стеклянные желоба для гашения дуги, с представлением глубокого вакуума изолируя и особенным дизайном, высокой способностью повреждения, длинной выносливостью и отсутствие взрывно опасностью.
5. Согласно различным требованиям к клиентов, соответствующим для всех видов switchgear.
Размер установки:
Установка:
Технические параметры:
| Детали | Блок | Дата | |||
| Расклассифицированное напряжение тока |
KV |
12 | |||
| Расклассифицированный импульс выдерживает напряжение тока | 75 | ||||
| Расклассифицированная кратковременная частота силы выдерживает напряжение тока (1min) | 42 | ||||
| Расклассифицированная частота | Hz | 50 | |||
| Расклассифицированный ломать короткого замыкания настоящий | KA | 20 | 25 | 31,5 | 40 |
| Расклассифицированное течение |
630 1000 1250 |
630 1000 1250 1600 |
1250 1600 2000 2500 |
1600 2000 2500 3150 4000 | |
| Расклассифицированное кратковременное выдерживает течение | KA | 20 | 25 | 31,5 | 40 |
| Расклассифицированное пиковое терпимое течение | 50 | 63 | 80 | 100 | |
| Расклассифицированное короткое замыкание делая настоящим (максимальное значение) | 50 | 63 | 80 | 100 | |
| Вторичная частота силы цепи выдерживает напряжение тока (1min) | V | 2000 | |||
| Расклассифицированная последовательность деятельности |
O-0.3S-CO-180S-CO O-180S-CO-180S-CO (на 40KA) |
||||
| Расклассифицированная продолжительность течения короткого замыкания | S | 4 | |||
|
Расклассифицированный определите/банк спиной к спине емкости ломая течение Установленное ломая течение
|
630/400 | ||||
| Расклассифицированное короткое замыкание ломая настоящий процент подачи DC | ≤35% | ||||
| Средняя заключительная скорость | m/s | 0.6±0.2 | |||
| Средняя скорость раскрытия | m/s | 1.2±0.3 | |||
| Раскрывая время | госпожа | ≤60 | |||
| Заключительное время | госпожа | ≤80 | |||
| Механическая жизнь | времена | 10000 | |||
| Расклассифицированное короткое замыкание ломая настоящие ломая времена | времена | 30 | |||
| Позволяемый несите для того чтобы аккумулировать толщину двигать и статические контактов | mm | 3 | |||
| Расклассифицированный заключительный рабочий потенциал | v | AC110/220 DC110/220 | |||
| Расклассифицированный раскрывая рабочий потенциал | v | AC110/220 DC110/220 | |||
| Расклассифицированное напряжение тока мотора накопления энергии | v | AC110/220 DC110/220 | |||
| Расстояние отверстия контакта | mm | 11±1 | |||
| Ход контакта | mm | 4±1 | |||
| Время прыжка контакта | госпожа | ≤2 | |||
|
Трехфазные открытие и закрывать разнородность |
госпожа | ≤2 | |||
| Раскрывая амплитуда отскока контакта | госпожа | ≤3 | |||
| Главное сопротивление цепи | Ω | ≤40 (≤25 на 40KA) | |||
