| Место происхождения: | Китай |
| Фирменное наименование: | Metalwork |
| Сертификация: | CE, ISO, CCC |
| Номер модели: | VS1-12KV |
| Количество мин заказа: | 1 набор |
|---|---|
| Цена: | Negotiable |
| Упаковывая детали: | Пакет Plywooden |
| Время доставки: | 20 дней |
| Условия оплаты: | L/C, T/T |
| Поставка способности: | 100 наборов в месяц |
| Модель: | VS1-12KV/1250-31.5 | Разрывная мощность: | 31.5KA |
|---|---|---|---|
| Расклассифицированное напряжение тока: | 12KV | Расклассифицированное течение: | 1250A |
| Механическая жизнь: | 10000 раз | Напряжение тока мотора: | DC/AC 110V 220V |
| Механизм: | Поручать энергии весны | Гарантия: | 1 год |
| Высокий свет: | Крытый Withdrawable автомат защити цепи вакуума,крытый автомат защити цепи вакуума 1250a,Крытый автомат защити цепи вакуума для Switchgear |
||
Применение:
Для промышленных и минируя предприятий, электростанций, подстанций и других передачи и системы распределения для контроля и защиты электрических объектов, и соответствующего для частых мест деятельности.

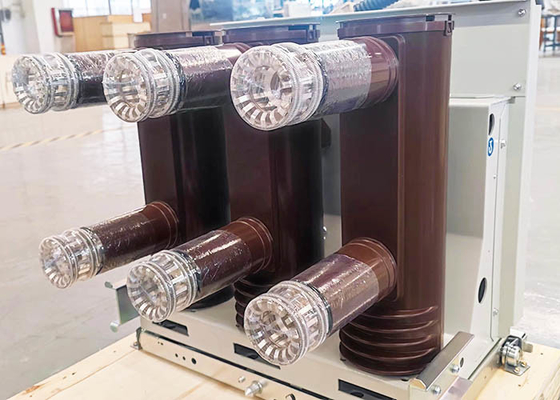

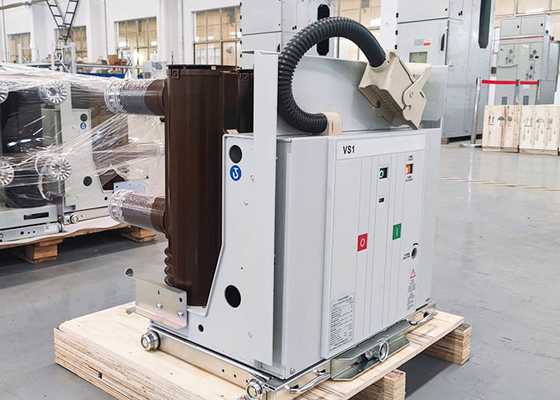

Описание автомата защити цепи вакуума VS1-12KV крытого высоковольтного:
Автомат защити цепи вакуума AC модели VS1-12KV крытый высоковольтный тип целостного и совершенно загерметизированный высоковольтный switchgear, он имеет компактный размер и небольшой том. VCB применяется к электрической системе расклассифицированного напряжения тока 7.2~12KV, трехфазный и AC 50/60Hz. Оно применим в случаях с частой деятельностью, действующ для защиты и линией управления и электрическим прибором. Продукт соответствует GB1984-2003, IEC56, JB3855-1996 и DL/T403-1999 и типу тесту пропусков.
Технология & детали:
Технические параметры:
| Детали | Блок | Дата | |||
| Расклассифицированное напряжение тока |
KV |
12 | |||
| Расклассифицированный импульс выдерживает напряжение тока | 75 | ||||
| Расклассифицированная кратковременная частота силы выдерживает напряжение тока (1min) | 42 | ||||
| Расклассифицированная частота | Hz | 50 | |||
| Расклассифицированный ломать короткого замыкания настоящий | KA | 20 | 25 | 31,5 | 40 |
| Расклассифицированное течение |
630 1250 |
630 1250 |
1250 1600 2000 2500 |
1600 2000 2500 3150 4000 | |
| Расклассифицированное кратковременное выдерживает течение | KA | 20 | 25 | 31,5 | 40 |
| Расклассифицированное пиковое терпимое течение | 50 | 63 | 80 | 100 | |
| Расклассифицированное короткое замыкание делая настоящим (максимальное значение) | 50 | 63 | 80 | 100 | |
| Вторичная частота силы цепи выдерживает напряжение тока (1min) | V | 2000 | |||
| Расклассифицированная последовательность деятельности | O-0.3S-CO 180S-CO | ||||
| Расклассифицированная продолжительность течения короткого замыкания | S | 4 | |||
|
Расклассифицированный определите/банк спиной к спине емкости ломая течение Установленное ломая течение |
630/400 (40KA 800/400) | ||||
| Расклассифицированный Inrush батареи конденсаторов делая настоящим | KA | 12,5 (Frequency≤1000Hz) | |||
| Раскрывая время (расклассифицированное напряжение тока) | госпожа | 20~50 | |||
| Заключительное время (расклассифицированное напряжение тока) | госпожа | 35~70 | |||
| Механическая жизнь | времена | 10000 | |||
| Расклассифицированное короткое замыкание ломая настоящие ломая времена | времена | 50 (40KA 30) | |||
| Позволяемая носка аккумулирует толщину двигать и статические контактов | mm | 3 | |||
| Расклассифицированный заключительный рабочий потенциал | v | AC110/220 DC110/220 | |||
| Расклассифицированный раскрывая рабочий потенциал | v | AC110/220 DC110/220 | |||
| Расклассифицированное напряжение тока мотора накопления энергии | v | AC110/220 DC110/220 | |||
| Расклассифицированная сила мотора накопления энергии | w | 70 | |||
| Время накопления энергии | s | ≤15S | |||
| Расстояние отверстия контакта | mm | 11±1 | |||
| Ход контакта | mm | 3.5±1 | |||
| Время прыжка контакта | госпожа | ≤2 (40KA≤3) | |||
|
Трехфазные открытие и закрывать разнородность |
госпожа | ≤2 | |||
| Средняя скорость раскрытия (фронт 8mm) | m/s | 0.9~1.3 | |||
| Средняя заключительная скорость | m/s | 0.5~0.8 (40KA 0.5~0.9) | |||
| Раскрывая амплитуда отскока контакта | госпожа | ≤3 | |||
| Главное сопротивление цепи | Ω |
≤50 (630A) ≤45 (1250A) ≤35 (1600~2000A) ≤25 (над 2500A) |
|||
| Закрывая давление в опоре | N | 2400±200 (25KA) | |||
| 3100±248 (31.5KA) 4250±250 (40KA) | |||||
