Подробная информация о продукции
Место происхождения: Китай
Фирменное наименование: Metalwork
Сертификация: CE, ISO, CCC
Номер модели: Индивидуальные
Условия оплаты и доставки
Количество мин заказа: 1 часть
Цена: negotiable
Упаковывая детали: пластиковый пакет, картонная коробка и деревянная коробка под заказ
Время доставки: 10 ДНЕЙ
Условия оплаты: T/T
Поставка способности: 1000 шт / Pieces в неделю
Применение: |
Сила, для электрического соединения |
Материал: |
Медь ED |
рисовать: |
Хорошо |
Ламинирование: |
Согласно требованиям к клиента |
Тип: |
Медное соединение расширения |
Обшивка: |
чуть-чуть или залуживанный |
Применение: |
Сила, для электрического соединения |
Материал: |
Медь ED |
рисовать: |
Хорошо |
Ламинирование: |
Согласно требованиям к клиента |
Тип: |
Медное соединение расширения |
Обшивка: |
чуть-чуть или залуживанный |

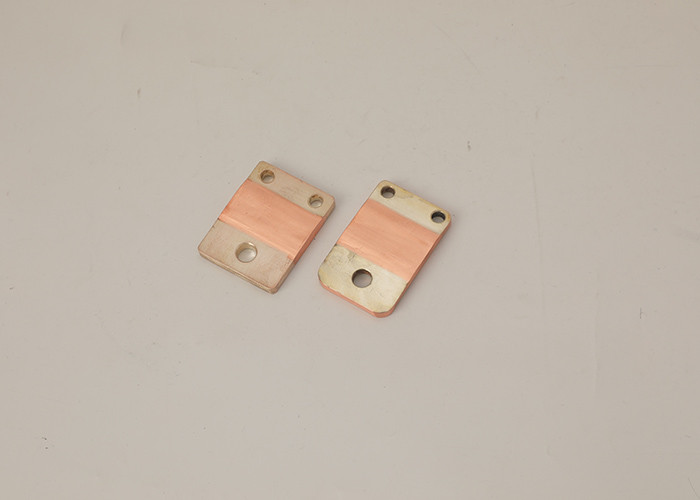

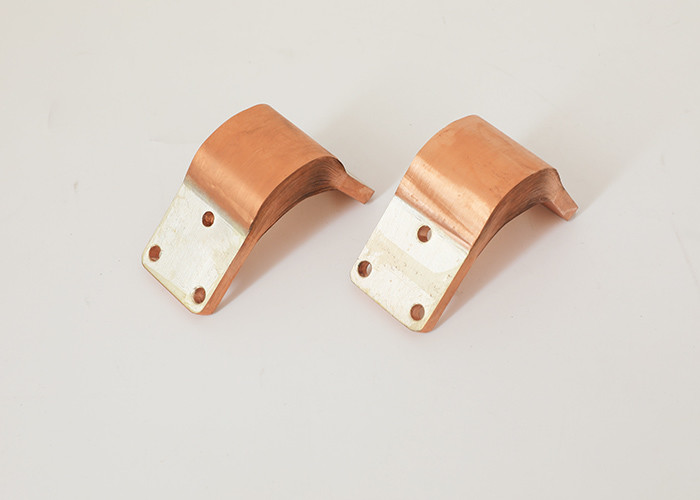

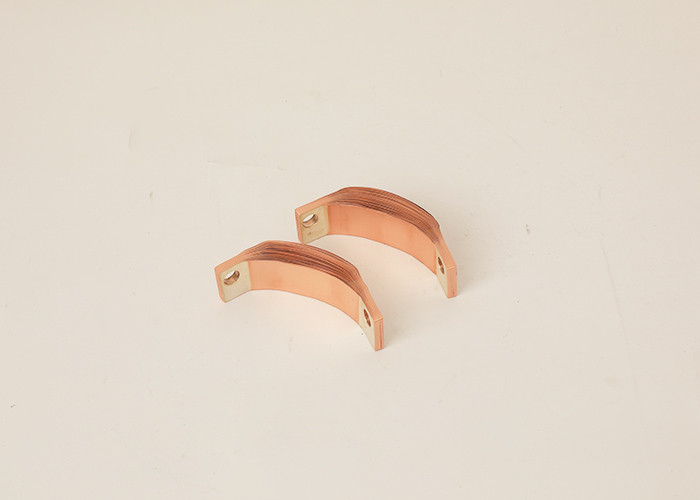

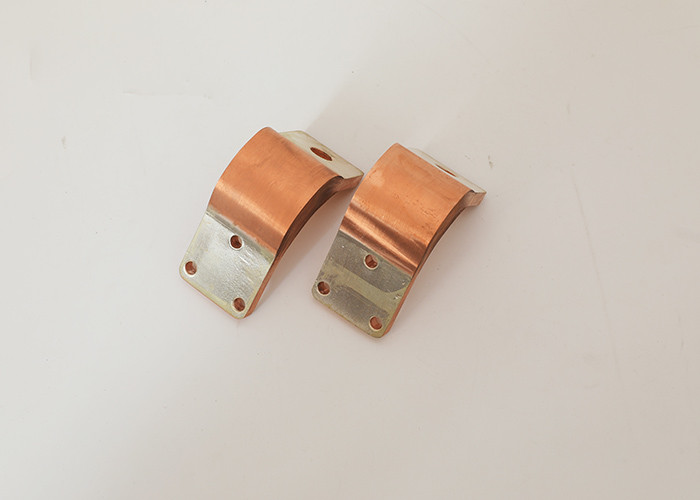

Гибкой соединитель прокатанный медью
Мы производим различные прокатанные соединители согласно чертежам и спецификациям клиента. Части изготовлены в высококачественном с одобренными материалами и соответствующими процессами: заварка пресс-/диффусион; паять/паяя; заклепывать.
Прокладки меди:
Очищенность меди Ø: ≥99.9%.
Толщина Ø: 0.05мм до 0.3мм.
Поверхностное покрытие Ø: ункоатед, серебр-покрытый или олов-покрытый.
Методы заварки:
Соединитель заварки давления мягкий
■ заварка давления отжать медные слоения фольги совместно, используя молекулярную заварку диффузии, и формировать сильнотоковой заваркой топления и давления.
Фольга ■ медная: 0.03мм до 0. 3мм толстых.
■ контактирующая поверхность можно залуживать или серебряное покрытая согласно требованиям к потребителей.
Паяемый мягкий соединитель
■ паяя отжать медный ламинат фольги совместно, используя основанный на серебр крепкий припой, и сварку встык с плоским медным блоком.
Фольга ■ медная: 0.03мм до 0.3мм толстые.
■ контактирующая поверхность можно залуживать или серебряное покрытая согласно требованиям к потребителя.
Технические данные:
Ø некоторые примеры показаны в таблице ниже, но больший часть из наших продуктов подгонянные части (сделанные согласно чертежам клиента).
Ø позволенная настоящая пропускная способность в таблице только для ссылки, потому что натуральные величины связаны с фактическими условиями применения.
| Медь ЭД |
Раздел |
А |
Б |
С |
Л |
Х |
Диаметр отверстий |
Сверлить конца |
Настоящая емкость |
|
ПВР |
200 | 50 | 40 | 5 | 180 | 40 | 13 | В1 | 600 |
|
ПВР |
200 | 50 | 40 | 5 | 230 | 40 | 13 | В1 | 800 |
|
ПВР |
320 | 50 | 40 | 8 | 230 | 43 | 13 | В1 | 800 |
|
ПВР |
400 | 50 | 40 | 10 | 230 | 45 | 13 | В1 | 900 |
|
ПВР |
250 | 60 | 50 | 5 | 250 | 45 | 13 | В1 | 700 |
|
ПВР |
400 | 60 | 50 | 8 | 250 | 48 | 13 | В1 | 950 |
|
ПВР |
500 | 60 | 50 | 10 | 250 | 50 | 13 | В1 | 1100 |
|
ПВР |
480 | 90 | 60 | 8 | 300 | 70 | 13 | В2 | 1100 |
|
ПВР |
600 | 90 | 60 | 10 | 300 | 70 | 13 | В2 | 1200 |
|
ПВР |
640 | 90 | 60 | 8 | 300 | 70 | 13 | В4 | 1350 |
|
ПВР |
800 | 90 | 60 | 10 | 300 | 70 | 13 | В4 | 1500 |
|
ПВР |
960 | 90 | 60 | 12 | 300 | 70 | 13 | В4 | 1700 |
|
ПВР |
800 | 110 | 100 | 8 | 300 | 80 | 13 | В5 | 1550 |
| ПВР 1000/350/100 | 1000 | 110 | 100 | 10 | 350 | 80 | 13 | В5 | 1800 |
| ПВР 1200/350/100 | 1200 | 110 | 100 | 12 | 350 | 80 | 13 | В5 | 1900 |
| ПВР 1200/400/120 | 1200 | 130 | 120 | 10 | 400 | 80 | 13 | В7 | 2000 |
| ПВР 1440/400/120 | 1440 | 130 | 120 | 12 | 400 | 80 | 13 | В7 | 2200 |
Примечание: размеры не показанные в таблице данных будут сделаны согласно требованиям клиента.
