Место происхождения: | Китай |
Фирменное наименование: | Metalwork |
Сертификация: | CE, ISO, CCC |
Номер модели: | РВИГ-3000 (МИГ) |
Количество мин заказа: | 1 комплект |
---|---|
Цена: | Negotiable |
Упаковывая детали: | Коробка переклейки |
Время доставки: | 40 дней |
Условия оплаты: | L / C, T / T |
Поставка способности: | 100 комплектов в месяц |
Использование: | Сварочный аппарат робототехники цилиндра гидравлического масла | Максимальная длина воркпьесе: | 2500mm |
---|---|---|---|
Максимальный поворачивая диаметр: | 400mm | Нося вес: | 1.5T |
Гарантия: | 1 год, 12 месяца | цвет: | Индивидуальные |
Высокий свет: | Автоматический сварочный аппарат трубы,Автоматическое Сварочное оборудование |

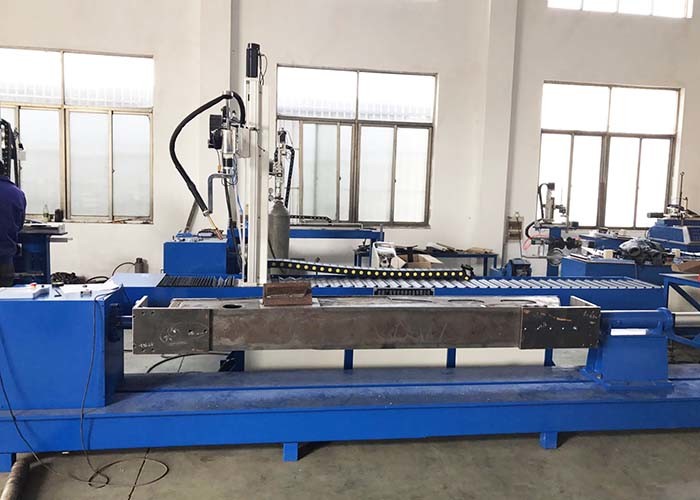

Предварительный автоматический сварочный аппарат робототехники 5-оси для цилиндра гидравлического масла
Директивы дизайна для сварочного аппарата робототехники:
Дизайн робототехнического сварочного аппарата основан на требованиях к процесса продукта и производственной мощности оборудования достигнуть удобно эксплуатации и техническое обслуживание, так, что будет увеличено представление цены оборудования. Мы конструируем наше оборудование с экономикой, безопасностью, хорошей деятельностью и надежностью как наши директивы дизайна, и считаем надежность оборудования как наша основная цель. Изготовить оборудование более экономической соотвествовать требованиям клиента, решение сварочного аппарата робототехники теперь доступно к клиентам для обсуждения.
Содержание проекта:
Специфические габаритные параметры подлежат чертежи обеспеченные клиентом.
1) Сваривая объект: дно цилиндра, фланец, плунжерный шток, круглый порт и квадрат переносят;
2) Материалы: Стальной испеченный СТ 52 трубки и сталь САЭ 1045 хвостовика;
3) Диаметр цилиндра: ¢50~¢400 мм;
4) Длина воркпьесе: 100 | 2500мм;
5) Толщина цилиндра: 5 | 50 мм.
Основа дизайна:
Чертежи Воркпьесе, файлы обменом почты и показатели связи обеспеченные клиентом.
Основные особенности:
1) принимает источник робота и дуговой сварки Панасоник ФР-500 значительно для того чтобы улучшить качество заварки и эффективность продукции.
2) Конфигурация сварочного оборудования робототехники гибка. Путем регулировать приспособление, она может приспособиться к потребности изменить воркпьесе, который будет сварен в будущем.
3) Связь между приспособление оборудования робототехники и роторной таблицы принимает общую типичную структуру, которая делает замену приспособления удобной и точной, и располагать точен.
4) Эргономикалли конструированный дизайн приспособления делает оператора легким работать, работ-сбережений, и уменьшает трудовую интенсивность оператора.
5) Располагающ компоненты смогите удобно и точно отрегулировать приспособления для поддержания высокой точности и для обеспечения высококачественного для воркпьесес.
6) Система управления состоя из программабле терминалов чувствительна, надежна, более менее небезупречна, и легка для того чтобы работать и поддерживать.
7) Сигналы тревоги состояния и системы оператинг системы показаны на программабле терминале, делая обслуживание системы интуитивной и легкой для того чтобы работать.
Отростчатый анализ оборудования:
Последовательность сварочной операции:
Зажмите цилиндр к вращая пользе → платформы 3-коготь и пневматический тайльсток зажимая прессу → кнопка начала, используйте тестер для того чтобы контролировать сварочный огонь для того чтобы сымитировать, сымитируйте шов заварки внутри цилиндра, и осуществите непрерывную сварку множественных слоев и кругов. Круглую дугу, прямую линию, раскосный след, течение заварки, напряжение тока и скорость можно заранее поставить, высоту и ширину каждого следа шва заварки можно заранее поставить, имитируют колодец следа и после этого быстро двигают для проверки ли завершен след правилен или не, если он готов, то заварка → начала сваривая (неправильное положение можно доработать в разделах).
Обработка качества сварки воркпьесе:
Ширина шва заварки равномерна, значение перекрытия заварки регулируемо, и шов заварки красив.
Заварка изменяет как отверстия для воздуха, неполное проникание, ямы, не позволены ожог до конца и включение шлака, и спаттер заварки небольшой.
Основная конфигурация:
Деталь | Имя | Спецификация/модель | Количество (набор) | Примечание | |
1 | Система робота | Тело робота | ГСД3000 | 1 | Металворк |
Распределительный ящик | 1 | Металворк | |||
2 | Трансформатор | БК300ВА | 1 | Китай Юеуа | |
3 | СО2 сваривая источник | ФР-500 | 1 | Панасоник | |
4 | Станция заварки | 1 | Металворк | ||
5 | Позиционер | 1 | Металворк | ||
6 | Электронная система управления | 1 | Металворк | ||
7 | Мотор сервопривода | 7 | Ичуан | ||
8 | Планетарный редуктор | 5 | Технология Тайши | ||
9 | Компонент передачи | 3 | Тайвань Хивин | ||
10 | Каждый подшипник | Импортированное НСК |
Фото воркпьесе заварки:
