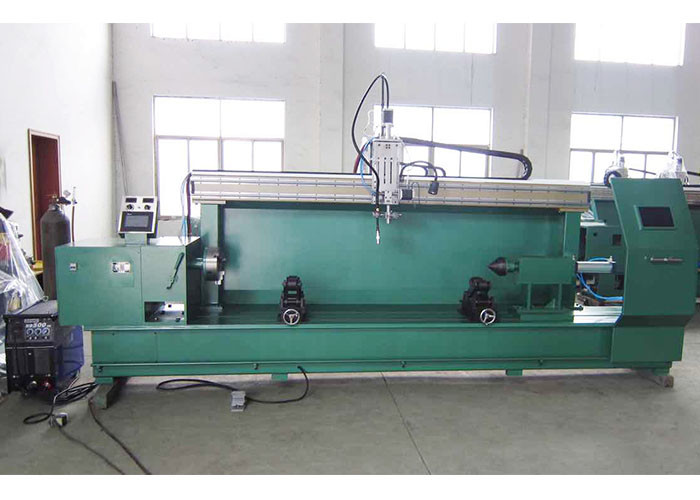

Сварочный аппарат шва оборудования автоматной сварки цилиндра гидравлического масла окружный

Сварочный аппарат шва автоматического цилиндра гидравлического масла горизонтальный окружный

Требования к Воркпьесе:

1) Сваривая объект: заварка цилиндра и цилиндра нижнего в, подковообразного косого шва заварки, цилиндра и фланца;

2) Материалы: Стальной испеченный СТ 52 трубки и сталь САЭ 1045 хвостовика;

3) Диаметр цилиндра: ¢40~¢450 мм;

4) Длина воркпьесе: 100 | 3000мм;

5) Толщина цилиндра: 5 | 50 мм.

Обзор оборудования:

Функциональные требования:

1) Он удовлетворяет заварка клиновидной заварки цилиндра и дна цилиндра, и косой шов между цилиндром и фланцом;

2) Особенный сварочный аппарат принимает режим отладки оружия вращения и заварки воркпьесе; сварочный огонь оборудован с микро- механизмом регулирования внешнеторгового и платежного баланса и регулировочным устройством угла 2-оси, который могут отрегулировать различные углы заварки; подниматься сварочного огоня проконтролирован мотором, приводами шагая мотора оружие заварки для того чтобы отбросить; прибор отбензинивания тайльсток принимает управление воздушного давления. Голова машины использует держатель струбцины 3 когтей. Прибор можно управлять автоматически, вручную и полуавтоматно;

3) Оборудование принимает систему управления программабле регулятора (ПЛК) для того чтобы осуществить автоматическую отростчатую продукцию.

Основные особенности:

1) Процесс заварки: Сваривать СО2 принят, воркпьесе вращан, и осциллирован сварочный огонь и разнослоистая заварка.

2) Сила заварки: электропитание заварки используя газ защищало сварочный аппарат плюс фидер провода.

3) требования к положения изделия при сварке: горизонтальное положение зажимая, деятельность.

4) Особенная структура машины: Инструмент сварочного аппарата сделан из стали углерода, которая тверда и стабилизирована. Активный тайльсток механизма и давления установлен на оба концы прибора. Голова фиксирована и тайльсток регулируем.

5) Активная голова машины: Вращение воркпьесе управляется переменный зажимать мотора + редуктора + 3-челюсти частоты. Движение стабилизированная и степлесс регулировка скорости; весь тайльсток направлен рельсами (аккоммодатинг воркпьесес различных длин).

6) Тайльсток: Верхняя часть плотной части принимает подсказку воздушного давления.

7) Механизм сварочного огоня мовинг: Принимает воздушное давление контролировать подниматься факела. Сварочный огонь отбрасывая мотором имеет автоматическое поднимаясь расстояние между слоями. Размер левого и правого качания сварочного огоня можно отрегулировать, который можно установить согласно потребностям продукции.

8) Механизм кронштейна: Когда диаметр воркпьесе различен путем регулировать отверстие рамки ролика, центр все еще последователен с центром вращения.

9) Защитное тело двери и коробки: передвижная раздвижная дверь обеспечена в фронте, оборудованном с сваривать защитное интегрированное стекло для наблюдать условием заварки и предотвращения повреждение выплеска радиации и сваривать защиты от дуги к человеческому телу, с дверью, выглядеть прибора красивые.

10) Система управления воздушного давления: верхняя подсказка телескопичная, системное проектирование соответствуется национальным стандартам.

11) Электрическая система управления: Программабле регулятор (ПЛК) использован как блок основного управляющего воздействия, и пункт выхода защищен промежуточным реле. Китайский экран касания дисплея использован как интерфейс диалога регулировки параметра. Экран касания может установить напряжение тока заварки и течение каждого слоя. Установите скорость заварки и скорость качания каждого слоя, с функциями функции автоматического факела поднимаясь, ручных и автоматических.

12) Регулировку полностью цифровой спецификации заварки можно осуществить на консоли, установка можно снабдить, скорость заварки можно отрегулировать степлесслы, численный дисплей, пресет числа колец заварки.

13) Отдельно настройте электрические шкафы контроля и коробки деятельности, цепи контейнера для кабеля пользы стандартные для того чтобы принять кабели, трубы воздуха, етк…

14) Прибор защиты: если оборудование анормално, то прибора стопы автоматически и остаются неподвижными, и звонок возобновлен.

15) Цвет оборудования: краска голуба, яблоки а-зелен или цвета определена потребителем (потребностями пользователя обеспечить стандартную карту цвета).

Основная конфигурация:

Фото воркпьесе заварки:
