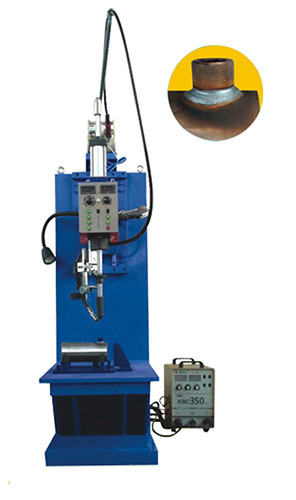

Гидравлическое оборудование автоматной сварки порта цилиндрового масла, сварочный аппарат ТИГ/МИГ

Гидравлическое оборудование автоматной сварки порта цилиндрового масла, сварочный аппарат ТИГ/МИГ


Применения:

Заварка высококачественного и низкого искажения автоматическая продольная металлических цилиндров и выровнянных плит сделанных с нержавеющей сталью, утюгом, алюминием и латунью.


Особенности:

1. Сварочный аппарат автоматной сварки порта масла соответствующий для постамента переключателя и заварки цилиндра шарика шарикового клапана. Машина управляется моторами, контролируемыми ПЛК, помогать проконтролированный электрическим реле, поэтому она может быть осуществляет автоматную сварку. Течение заварки и заварку можно установить на панель деятельности. Она имеет высокий уровень автоматизации. Машина составлена сварочного огоня управляя частью, пневматической системой, электрической системой управления и источником питания заварки газовой защиты.

2. Машина вертикальный тип, оно, который состоят из воркпьесе держа часть, контрольную часть факела мечникал. Подвергните рамку механической обработке, источник питания заварки МИГ, фидер провода, структуру формы копируя.

3. Часть режима автоматического управления сварочного огоня
- Часть сварочного огоня поднимаясь: она состояла из постамента, рельса и факела поднимая пневматический цилиндр. Она использована для факела вверх и вниз, который скорость может быть установлена клапаном регулировки. Время факела вверх и вниз может быть установлено ПЛК.
- Двигающая часть сварочного огоня круглая: она состояла из факела округляет мовинг ось и шестерню.
- Эта машина принимает: воркпьесе зафиксированный на таблице, факеле двигая вокруг воркпьесе. Для удобного, скорость заварки можно установить на ПЛК.
- Факел вверх и вниз мельчайшей части регулировки: она состояла из спринг.роллер.
- Пневматическая часть: Она имеет пневматический цилиндр.

4. Электрическая система управления
Стандарт напряжения тока: 380В-50Хз-3ф. Оно состоял из ПЛК, управляющ частью и связывал кабели для соединения. Так, оно может осуществить автоматную сварку оборудования.




Технические параметры:



Обзор оборудования:
Оборудование главным образом соответствующее для сваривать цилиндр масла и круглый порт масла. Оборудование управляется мотором. Система управления проконтролирована программабле регулятором (ПЛК), дополненным управлением реле, таким образом аранжирующ режим автоматического управления сваривать устойчиво. Напряжение тока течения заварки можно установить сразу на панель деятельности. Качество всей машины надежно, возникновение красиво, и степень автоматизации высока.
Основание прибора принимает клиновидный утюг как вспомогательный кронштейн, который соответствующий для различных типов цилиндров масла. Машина главным образом составлена механизма сварочного огоня управляя, пневматической системы, электрической системы управления и сварочного аппарата электрической сварки.



Программа деятельности автоматной сварки:
Специфический процесс следующим образом: установите величину течения и напряжение тока согласно требованиям → продукции регулирует угол → обнаружения газа → сварочного огоня цилиндр факела более низкого выдвинутое → цилиндр факела более низкого расширенн в → положения завершено ручное переключение к автоматическим факелу →Тхэ угла установки Континуэ → → сварочного огоня → начала дуги → начала → завершенному вращением образовывая дугу бездельничая (после сваривать, бездельничая угол не зеро) обращено к циклу деятельности → одного начала.
Во время вращения сварочного огоня, верхние и более низкие механизмы прецизионной установки также управляют сварочным огонем вверх и вниз для того чтобы завершить требования пересекая линии траектории.

Основная конфигурация:


Фото воркпьесе заварки:
